技术领域

本实用新型涉及饲料发酵技术领域，具体是涉及一种能够有效降解生物发酵饲料毒素的降解设备。

背景技术

发酵饲料因其具有气味芳香、营养丰富、适口性好、消化率高等优点，而成为奶牛优良的饲料。发酵饲料可提高产奶性能、提升牛奶质量、促进奶牛体质健康，在奶牛饲养中被广泛使用，但是发酵产生的霉菌会影响发酵饲料的品质。发酵饲料中的霉菌污染主要来自于两个方面：一是取用过程中饲料的二次发酵；二是田间污染。饲料被霉菌污染后不仅会导致饲料质量降低、营养物质流失，而且会严重侵害奶牛的消化和免疫系统。因此，对发酵饲料必须加强霉菌毒素的防御、检验和管理工作。

霉菌毒素是霉菌在生长代谢过程中产生的有毒次级代谢产物。比如黄曲霉菌经过外界环境氧化应激刺激后产生黄曲霉毒素B1(AFB1)、黄曲霉毒素B2(AFB2)等，镰刀菌产生玉米赤霉烯酮(ZEA)等。饲料及谷物中常见的产毒素霉菌包括曲霉菌属(黄曲霉菌、寄生曲霉菌等)、镰刀菌属(禾谷镰刀菌、雪腐镰刀菌等)(Labuda等，2005)。一种霉菌可产生多种霉菌毒素，比如禾谷镰刀菌既可以产生ZEA，也可以产生呕吐毒素(DON)。发酵饲料可能会受到多种霉菌毒素污染，在开窖取用发酵饲料时，空气与饲料外表面接触，进入饲料内部，引起被抑制的好氧性微生物(霉菌和酵母等)复苏，开始繁殖和滋生，窖内饲料温度随之上升，导致微生物进一步繁殖，使饲料腐败变质加速。

现有的降毒手段除做好饲草的耕种和收获时间和添加发酵菌剂外，主要的而物理处理手段有微波、热处理、紫外线、水洗、射线、加入吸附剂，但是单一的技术处理手段降毒效果并不明显，多重技术手段降毒成本由会增加，因此需要一种操作简便又经济适用的发酵设备，即能有效的发酵，又能对饲料进行降毒。

实用新型内容

为解决上述技术问题，本实用新型提供了一种能够有效降解生物发酵饲料毒素的降解设备，具体的技术方案如下：

一种能够有效降解生物发酵饲料毒素的降解设备，包括桶体、微波加热装置、搅拌装置，所述搅拌装置安装在所述桶体的下方，所述微波加热装置安装在桶体的内壁；所述桶体底部设有用于下料的斜板，所述斜板的右侧设有下料口，所述下料口的外侧铰接有密封门，所述密封门包括过滤网和小密封盖，所述过滤网铰接在小密封盖的内侧；

所述搅拌装置包括电机、齿轮一、齿轮二、搅拌杆、搅拌叶片，所述搅拌杆竖向转动连接在桶体的底部，所述齿轮一固定在搅拌杆的底部，所述电机横向安装在齿轮一的左侧，所述电机输出轴与所述齿轮二传动，所述齿轮二与齿轮一啮合传动，所述搅拌叶片安装在搅拌杆顶部两侧。

进一步地，所述过滤网包括金属板、细滤网，所述金属板上分布有若干小孔，所述金属板的内侧焊接有细滤网，发酵完成的饲料经过淘洗后，通过滤网过滤掉淘洗水，金属板增加了过滤网的抗压能力。

进一步地，所述桶体的下方设有三个支撑柱，桶体的上方设有大密封盖，通过大密封盖使桶体内部保持无氧状态。

进一步地，所述大密封盖上设有进水阀门，通过进水阀门外接水源，对桶体内发酵好的饲料进行淘洗。

进一步地，所述大密封盖上设有三个密封螺帽，所述密封螺帽竖向螺纹连接在大密封盖上，且贯穿大密封盖，通过密封螺帽调节桶体内的氧气含量，进行有氧发酵。

本实用新型的有益效果是：

(1)本装置经过淘洗和高位杀菌进行双重降毒处理，处理方式安全可靠，操作简单，可进行有氧和无氧两种发酵方式，发酵方式多样，适用性高。

(2)本装置的采用微波加热的方式，调节桶内温度，受热均匀，高温杀菌时，效果更好。

附图说明

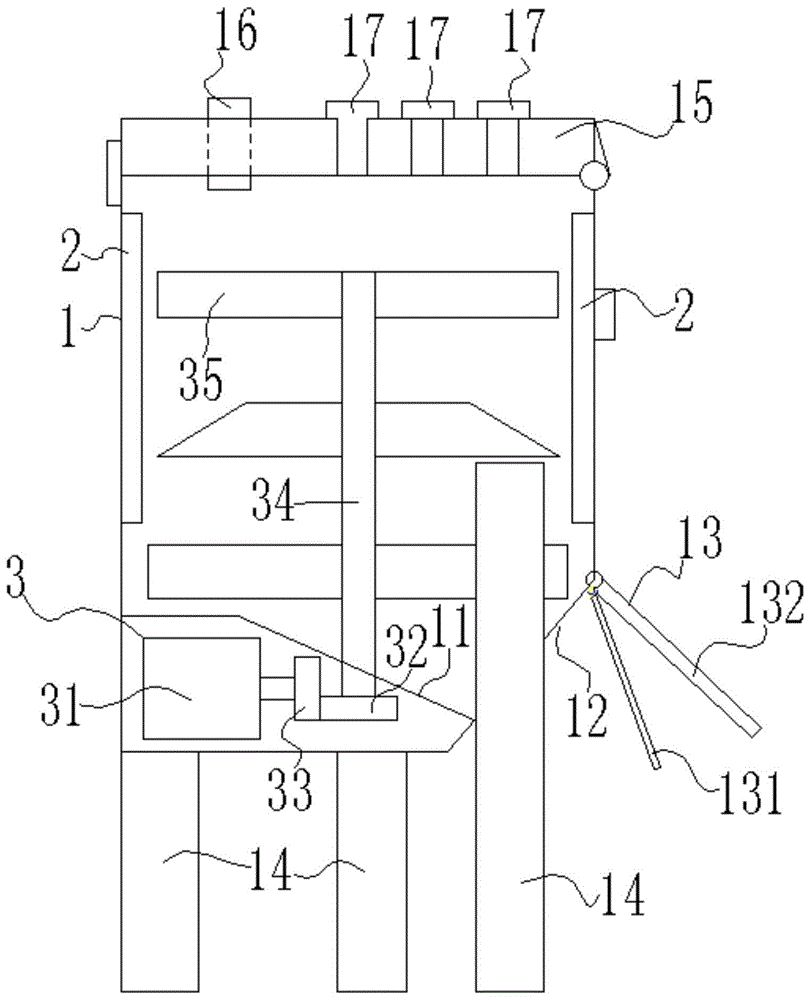

图1是本实用新型结构示意图；

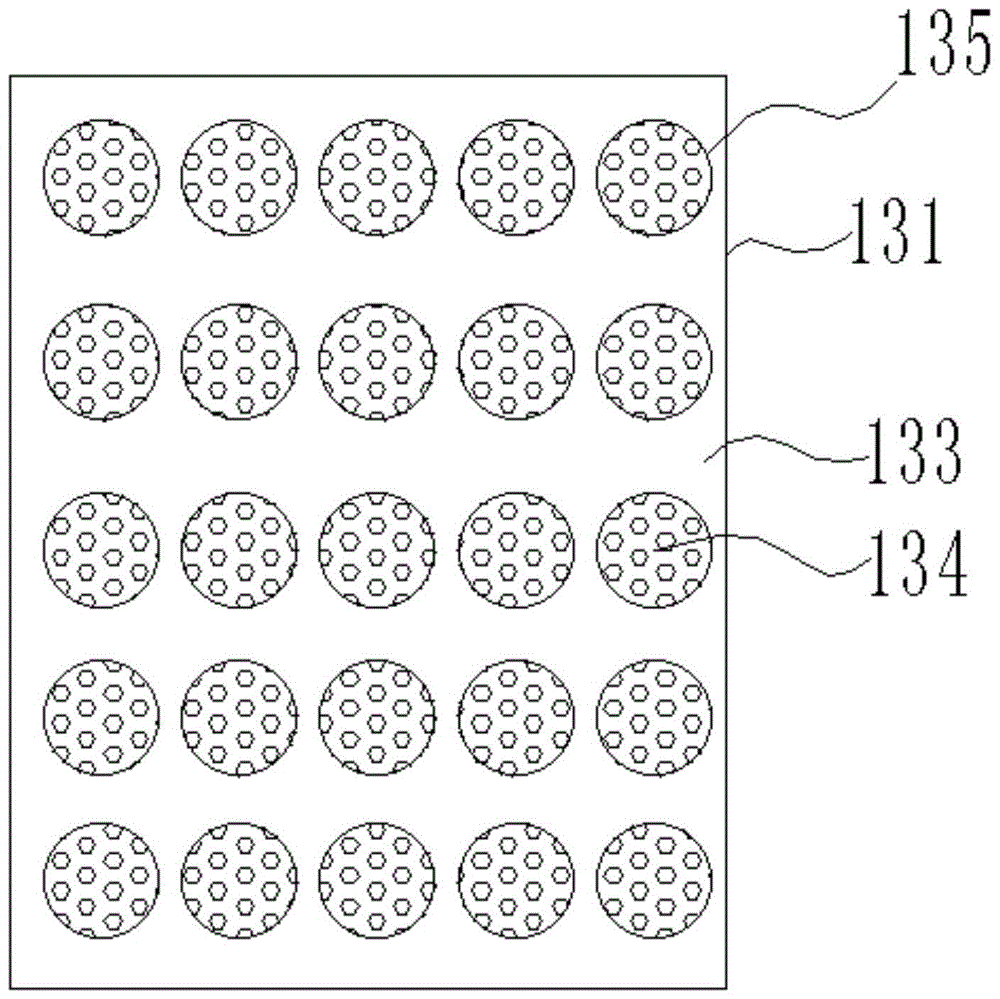

图2是本实用过滤网的结构示意图。

图中：1-桶体、2-微波加热装置、3-搅拌装置、11-斜板、12-下料口、13-密封门、131-过滤网、132-小密封盖、31-电机、32-齿轮一、33-齿轮二、34-搅拌杆、35-搅拌叶片、133-金属板、134-细滤网、135-小孔、14-支撑柱、15-大密封盖、16-进水阀门、17-密封螺帽。

具体实施方式

为更进一步阐述本实用新型所采取的方式和取得的效果，下面将结合附图对本实用新型的技术方案进行清楚和完整地描述。

实施例

如图1所示，一种能够有效降解生物发酵饲料毒素的降解设备，包括桶体1、微波加热装置2、搅拌装置3，搅拌装置3安装在桶体1的下方，微波加热装置2安装在桶体1的内壁；桶体1底部设有用于下料的斜板11，斜板11的右侧设有下料口12，下料口12的外侧铰接有密封门13，密封门13包括过滤网131和小密封盖132，过滤网131铰接在小密封盖132的内侧；如图2所示，过滤网131包括金属板133、细滤网134，金属板133上分布有若干小孔135，金属板133的内侧焊接有细滤网，发酵完成的饲料经过淘洗后，通过滤网131过滤掉淘洗水，金属板133增加了过滤网131的抗压能力；

搅拌装置3包括电机31、齿轮一32、齿轮二33、搅拌杆34、搅拌叶片35，搅拌杆34竖向转动连接在桶体1的底部，齿轮一32固定在搅拌杆34的底部，电机31横向安装在齿轮一32的左侧，电机31输出轴与齿轮二33传动，齿轮二33与齿轮一32啮合传动，搅拌叶片35安装在搅拌杆34顶部两侧。

桶体1的下方设有三个支撑柱14，桶体1的上方设有大密封盖15，通过大密封盖15使桶体1内部保持无氧状态；大密封盖15上设有进水阀门16，通过进水阀门16外接水源，对桶体1内发酵好的饲料进行淘洗；大密封盖15上设有三个密封螺帽17，密封螺帽17竖向螺纹连接在大密封盖15上，且贯穿大密封盖15，通过密封螺帽17调节桶体1内的氧气含量，进行有氧发酵。

微波加热装置由高压变压器、高压电容器、二极管、磁控管组成，而上述电子元件均为市售产品，电机以及控制电机的驱动器均为市售产品，本领域技术人员可根据情况选择购买使用，在此不一一说明。

本实施例的工作方法：

S1：将原料放入桶体1内部，通过大密封盖15调节氧气含量，可进行有氧发酵和无氧发酵，通过搅拌装置3对原料进行搅拌，通过微波加热装置2对桶体1内的温度进行调节；

S2：发酵好的饲料先进行淘洗，淘洗时由搅拌装置3进行搅拌，淘洗完成后淘洗水从过滤网131流出，再将小密封盖132密封，通过微波加热装置2对桶体1内进行高温杀菌后，由下料口12下料。
