技术领域

本实用新型涉及实验器材技术领域，具体为一种生化与分子生物学实验仪器。

背景技术

生物化学与分子生物学既是生命科学的基础，又是生命科学的前沿。生物化学与分子生物学在分子水平探讨生命的本质，即研究生物体的分子结构与功能、物质代谢与调节。生物化学与分子生物学是目前自然科学中进展最迅速、最具活力的前沿领域。

最常见的分子生物学的实验仪器为培养皿，用以进行培养实验，但是现有的培养皿并不具备调整内部温度以及保证氧气纯净度的功能，从而影响了培养实验的准确性和实验效率。

为此，我们提出一种生化与分子生物学实验仪器。

实用新型内容

本实用新型的目的在于提供一种生化与分子生物学实验仪器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种生化与分子生物学实验仪器，包括仪器柜和培养皿，所述培养皿的下表面与仪器柜的上表面固定连接，所述培养皿的左侧固定连接有连接板，所述连接板的上表面设置有培养液瓶，所述培养液瓶的下表面连通有输液管，所述输液管远离培养液瓶的一端贯穿培养皿的左侧并延伸至培养皿的内部，所述输液管的表面设置有电磁阀，所述培养皿的左右内壁之间固定连接有隔板，所述培养皿的内底壁设置有加热装置，所述培养皿的上表面设置有橡胶密封盖，所述培养皿的上表面设置有温度传感器，所述培养皿的右侧固定连接有通气管，所述通气管的内顶壁和内底壁之间分别设置有活性炭过滤层和过滤网。

优选的，所述通气管的左右两侧之间滑动连接有密封板，所述培养皿的右侧设置有半导体制冷片，且半导体制冷片的制冷端位于培养皿的内部。

优选的，所述仪器柜的左右内壁之间固定连接有放置架，所述放置架的上表面设置有试管。

优选的，所述仪器柜的左右内壁均开设有滑动槽，所述滑动槽的内壁滑动连接有固定板，所述固定板的上表面设置有电机。

优选的，所述电机的输出端固定连接有消毒辊，所述消毒辊的底端贯穿固定板且延伸至试管的内部，所述仪器柜的内底壁固定连接有两个电动推杆，且电动推杆的输出端贯穿放置架的上表面并与固定板的下表面搭接。

优选的，所述培养皿的正面设置有透明玻璃，所述仪器柜的正面设置有控制面板，所述控制面板通过导线分别与电磁阀、加热装置、温度传感器、半导体制冷片、电机和电动推杆电性连接。

有益效果

本实用新型提供了一种生化与分子生物学实验仪器，具备以下有益效果：

1.该生化与分子生物学实验仪器，通过设置加热装置和半导体制冷片，便于根据培养皿中的培养液根据需求进行加热或者制冷，通过设置通气管，便于随时为培养液提供氧气以产生化学反应，同时活性炭过滤层和过滤网可以将空气中大部分粉尘和杂质过滤，保证为培养皿中的培养液提供的氧气足够纯净。

2.该生化与分子生物学实验仪器，通过设置温度传感器，便于实验人员随时观察培养皿中的温度状况，且通过控制面板随时调控培养皿中的温度，通过设置电机和消毒辊，便于对放置在放置架上的试管进行消毒，并通过打开橡胶密封盖来进行取样实验，更加方便快捷。

附图说明

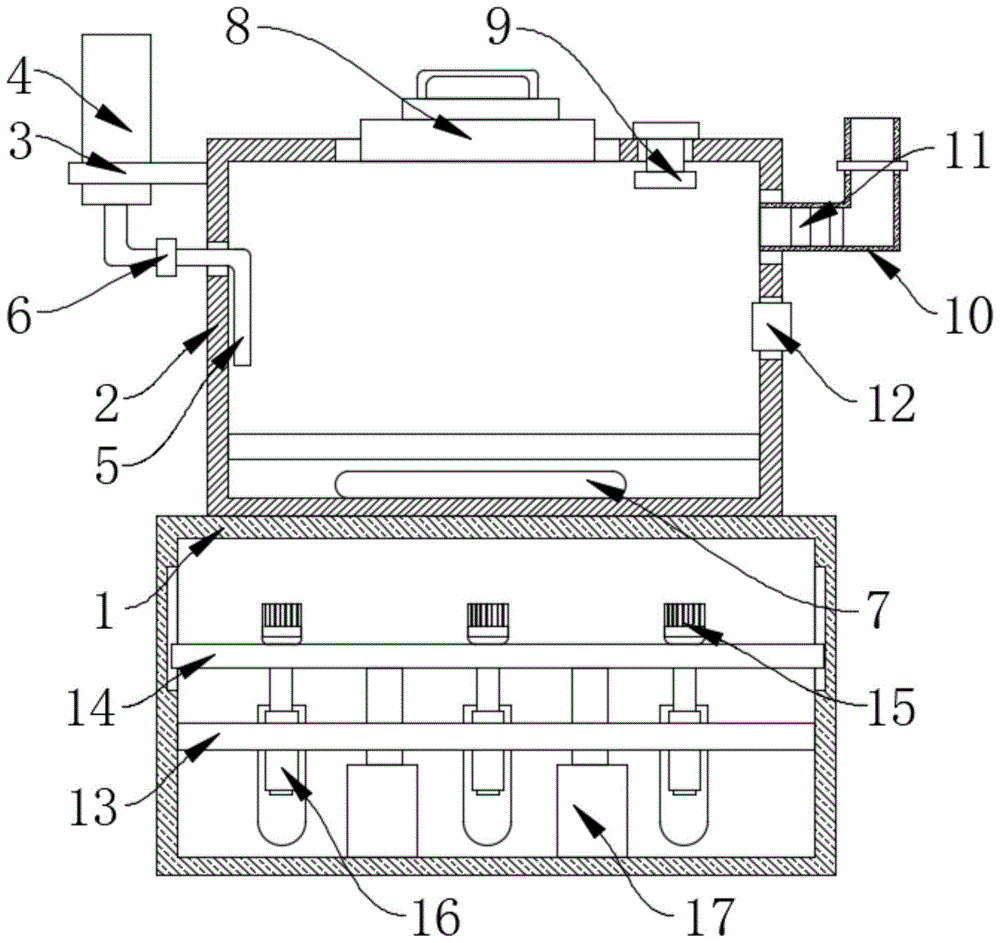

图1为本实用新型正剖结构示意图；

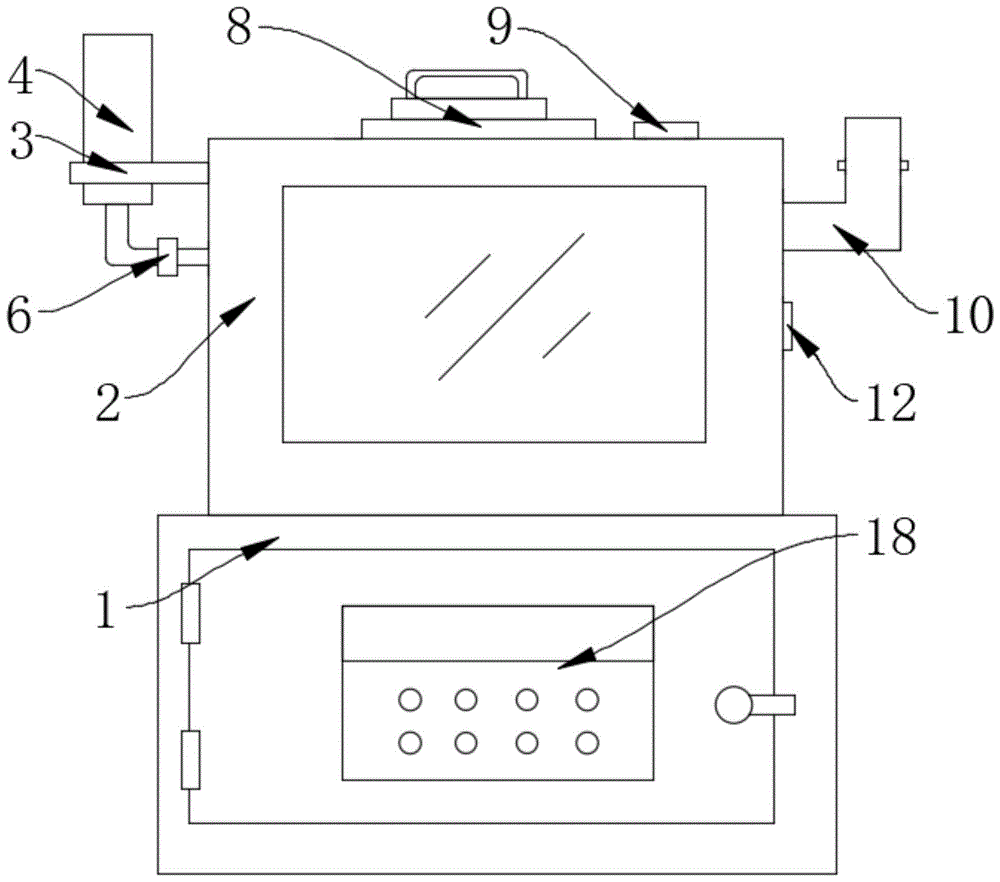

图2为本实用新型正视结构示意图；

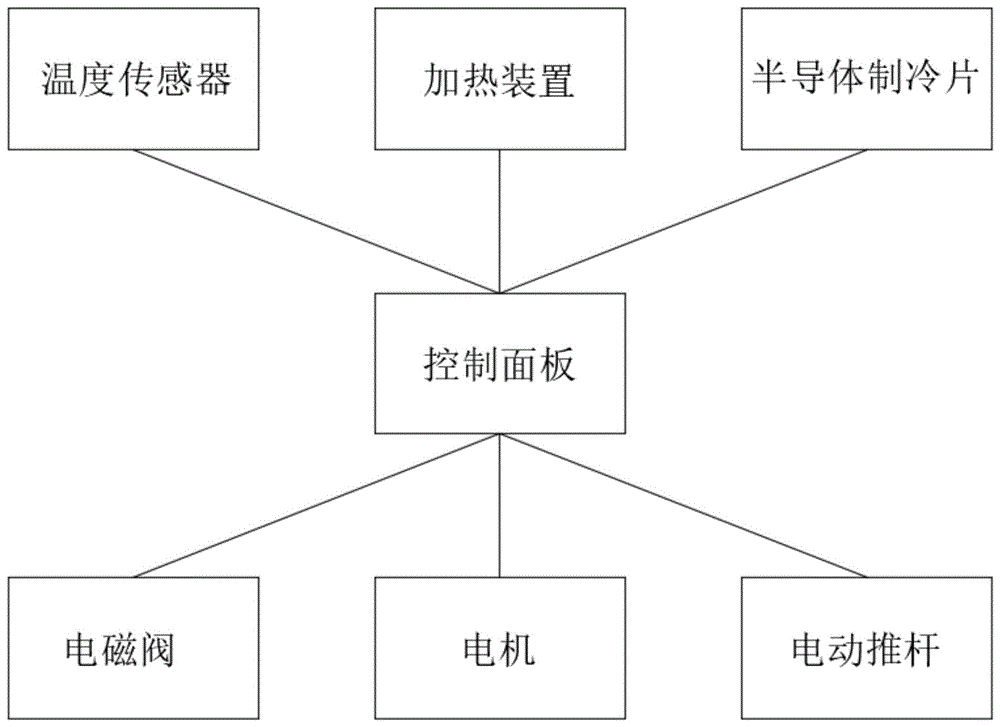

图3为本实用新型电性连接结构框图。

图中：1仪器柜、2培养皿、3连接板、4培养液瓶、5输液管、6电磁阀、7加热装置、8橡胶密封盖、9温度传感器、10通气管、11活性炭过滤层、12半导体制冷片、13放置架、14固定板、15电机、16消毒辊、17电动推杆、18控制面板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种生化与分子生物学实验仪器，包括仪器柜1和培养皿2，培养皿2的下表面与仪器柜1的上表面固定连接，培养皿2的左侧固定连接有连接板3，连接板3的上表面设置有培养液瓶4，培养液瓶4的下表面连通有输液管5，输液管5远离培养液瓶4的一端贯穿培养皿2的左侧并延伸至培养皿2的内部，输液管5的表面设置有电磁阀6，培养皿2的左右内壁之间固定连接有隔板，培养皿2的内底壁设置有加热装置7。

培养皿2的上表面设置有橡胶密封盖8，培养皿2的上表面设置有温度传感器9，培养皿2的右侧固定连接有通气管10，通气管10的内顶壁和内底壁之间分别设置有活性炭过滤层11和过滤网，通气管10的左右两侧之间滑动连接有密封板，通过设置通气管10，便于随时为培养液提供氧气以产生化学反应，同时活性炭过滤层11和过滤网可以将空气中大部分粉尘和杂质过滤，保证为培养皿2中的培养液提供的氧气足够纯净，培养皿2的右侧设置有半导体制冷片12，且半导体制冷片12的制冷端位于培养皿2的内部，通过设置加热装置7和半导体制冷片12，便于根据培养皿2中的培养液根据需求进行加热或者制冷。

仪器柜1的左右内壁之间固定连接有放置架13，放置架13的上表面设置有试管，仪器柜1的左右内壁均开设有滑动槽，滑动槽的内壁滑动连接有固定板14，固定板14的上表面设置有电机15，电机15的输出端固定连接有消毒辊16，消毒辊16的底端贯穿固定板14且延伸至试管的内部，仪器柜1的内底壁固定连接有两个电动推杆17，且电动推杆17的输出端贯穿放置架13的上表面并与固定板14的下表面搭接，通过设置电机15和消毒辊16，便于对放置在放置架13上的试管进行消毒，并通过打开橡胶密封盖8来进行取样实验，更加方便快捷，培养皿2的正面设置有透明玻璃，仪器柜1的正面通过合页转动连接有柜门，仪器柜1的正面设置有控制面板18，控制面板18通过导线分别与电磁阀6、加热装置7、温度传感器9、半导体制冷片12、电机15和电动推杆17电性连接，通过设置温度传感器9，便于实验人员随时观察培养皿2中的温度状况，且通过控制面板18随时调控培养皿2中的温度。

工作原理：当该生化与分子生物学实验仪器使用时，首先打开橡胶密封盖8，将需要进行培养的微生物放入培养皿2中，关闭橡胶密封盖8，通过控制面板18打开电磁阀6，输液管5将培养液瓶4中的培养液输送进培养皿2中，给实验微生物创造生存的环境，培养皿2内顶壁设置的温度传感器9可以将培养皿2中的温度通过控制面板18直接显示，便于实验人员根据温度数据来对培养皿2中的温度进行调节，利用控制面板18打开加热装置7和半导体制冷片12用以调节培养皿2中的温度，同时通气管10可以将空气中的大部分粉尘杂质清除干净，为培养皿2中的环境提供纯净的氧气，打开仪器柜1的柜门，将试管放置在放置架13上，打开电动推杆17可以将固定板14向下进行位移，消毒辊16移动至试管的内部，同时打开电机15，电机15带动消毒辊16开始为试管进行消毒处理，消毒完成后，打开电动推杆17，电动推杆17带动固定板14和消毒辊16向上位移，便于将试管取出，使用该生化与分子生物学实验仪器，培养皿2可以根据实验的需求随时进行调节温度，且培养皿2中的温度实时的显示在控制面板18上，方便实验人员进行记录观察，同时通气管10可以将空气中的大部分粉尘杂质清除干净，为培养皿2中提供纯净的氧气，而仪器柜1中的消毒辊16可以对试管进行消毒，以便于从培养皿2中采取样品放入试管中进行实验，更加方便快捷，该实验仪器结构简单，较为实用，适合推广。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
