技术领域

本实用新型属于生物细胞培养技术领域，具体是指一种细胞培养箱。

背景技术

细胞培养箱是细胞培养中常用的工具，在使用细胞培养箱时，通常是将培养皿直接放置在培养箱中的置物板上，现有的培养箱的置物板的载物面多为平面结构，培养皿与置物板的相对位置不固定，当不小心碰撞到培养皿时，会导致培养皿在置物板上运动，甚至会导致培养皿翻倒，污染培养箱以及其他培养皿，且要取放处于箱体内部的培养皿，往往要将处于外部的培养皿进行移动，容易造成细胞污染，也易将其他细胞培养皿打翻。

实用新型内容

针对上述情况，为克服现有技术的缺陷，本实用新型提供了一种细胞培养箱，有效的解决了目前市场上细胞培养箱中培养皿不易拿取，位置易发生移动容易造成污染损坏的问题，实现了轻便拿取，位置稳固和不易污染损坏的技术特点。

本实用新型采取的技术方案如下：本实用新型一种细胞培养箱，包括箱体、滑杆、可抽拉式放置隔板、培养皿放置槽、受力减震缓冲簧、支撑底板、通孔、电热恒温棒、发热电阻丝、蓄水箱、进水口、出水管、水流控制阀、加湿水箱、网格式防护罩、温度传感器、LED温度显示屏、湿度传感器、LED湿度显示屏、紫外线灯、转动轴、箱门、透明玻璃窗、把手和提手，所述滑杆设于箱体内，所述可抽拉式放置隔板设于滑杆上，所述培养皿放置槽设于可抽拉式放置隔板上，所述受力减震缓冲簧设于培养皿放置槽上，所述支撑底板设于受力减震缓冲簧上，所述通孔设于可抽拉式放置隔板上，所述电热恒温棒设于箱体内，所述发热电阻丝设于电热恒温棒上，所述蓄水箱设于箱体上，所述进水口设于蓄水箱上，所述出水管设于蓄水箱上，所述水流控制阀设于出水管上，所述加湿水箱设于出水管上且设于箱体内，所述网格式防护罩设于加湿水箱上，所述温度传感器设于箱体内，所述LED温度显示屏设于箱体上，所述湿度传感器设于箱体内，所述LED湿度显示屏设于箱体上，所述紫外线灯设于箱体内，所述转动轴设于箱体上，所述箱门设于转动轴上，所述透明玻璃窗设于箱门上，所述把手设于箱门上，所述提手设于箱体上，所述可抽拉式放置隔板起到了方便拿取内部培养皿的作用，所述培养皿放置槽起到了固定培养皿位置的作用，所述受力减震缓冲簧起到了保持培养皿在移动过程中稳定的作用，所述通孔起到了将热度和湿度在箱体内传递的作用，所述发热电阻丝起到了发热保持箱体内温度的作用，所述加湿水箱起到了保持箱体内湿度的作用，所述温度传感器起到了实时监控箱体内温度作用，所述湿度传感器起到了实时监控箱体内湿度的作用，所述紫外线灯起到了消除杂菌污染保持箱体内无菌的作用，所述透明玻璃窗起到了方便观察箱体内情况的作用。

进一步地，所述受力减震缓冲簧设于培养皿放置槽和支撑底板之间，所述蓄水箱设于进水口和出水管之间，所述出水管设于蓄水箱和加湿水箱之间，所述转动轴设于箱体和箱门之间。

进一步地，所述滑杆和箱体呈垂直设置，所述可抽拉式放置隔板和箱体呈垂直设置，所述可抽拉式放置隔板和滑杆呈平行设置，所述受力减震缓冲簧和培养皿放置槽呈垂直设置，所述支撑底板和受力减震缓冲簧呈垂直设置，所述出水管和蓄水箱呈垂直设置，所述加湿水箱和出水管呈垂直设置，所述提手和箱体呈垂直设置。

进一步地，所述箱体呈长方体设置，所述滑杆呈长方体设置，所述可抽拉式放置隔板呈长方体设置，所述培养皿放置槽呈圆柱形设置，所述支撑底板呈圆盘形设置，所述蓄水箱呈长方体设置，所述加湿水箱呈圆柱形设置，所述转动轴呈圆柱形设置，所述箱门呈长方体设置，所述透明玻璃窗呈长方形设置。

进一步地，所述滑杆设有若干组，所述可抽拉式放置隔板设有三组，所述培养皿放置槽设有若干组，所述受力减震缓冲簧设有若干组，所述支撑底板设有若干组，所述通孔设有若干组，所述电热恒温棒设有四组，所述发热电阻丝设有四组，所述电热恒温棒的数量和发热电阻丝的数量相同，所述紫外线灯设有四组。

采用上述结构本实用新型取得的有益效果如下：本方案一种细胞培养箱，有效的解决了目前市场上细胞培养箱中培养皿不易拿取，位置易发生移动容易造成污染损坏的问题，实现了轻便拿取，位置稳固和不易污染损坏的技术特点。

附图说明

图1为本实用新型一种细胞培养箱的整体结构示意图；

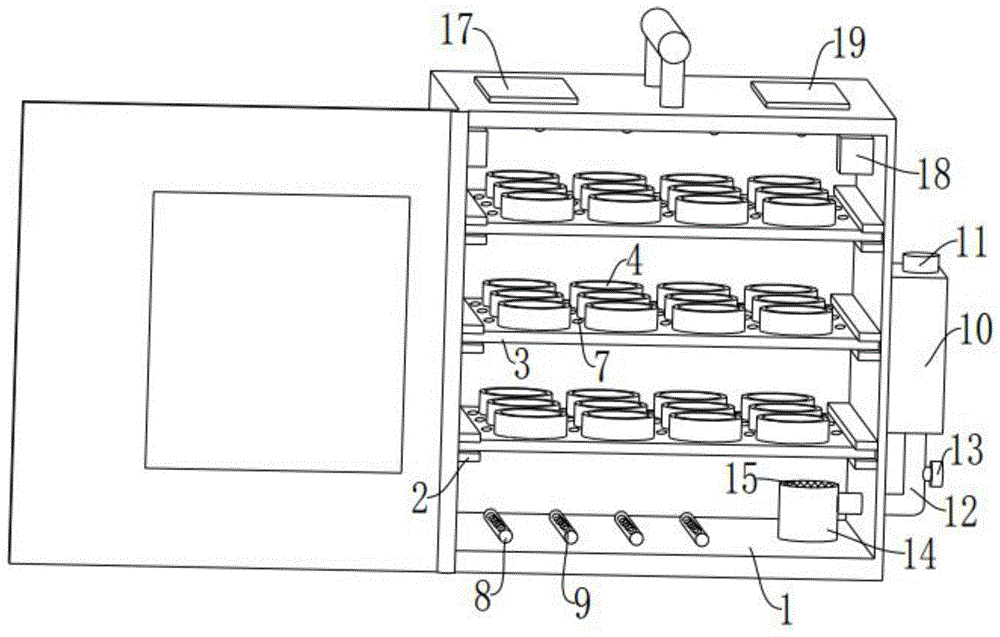

图2为本实用新型一种细胞培养箱的内部结构示意图；

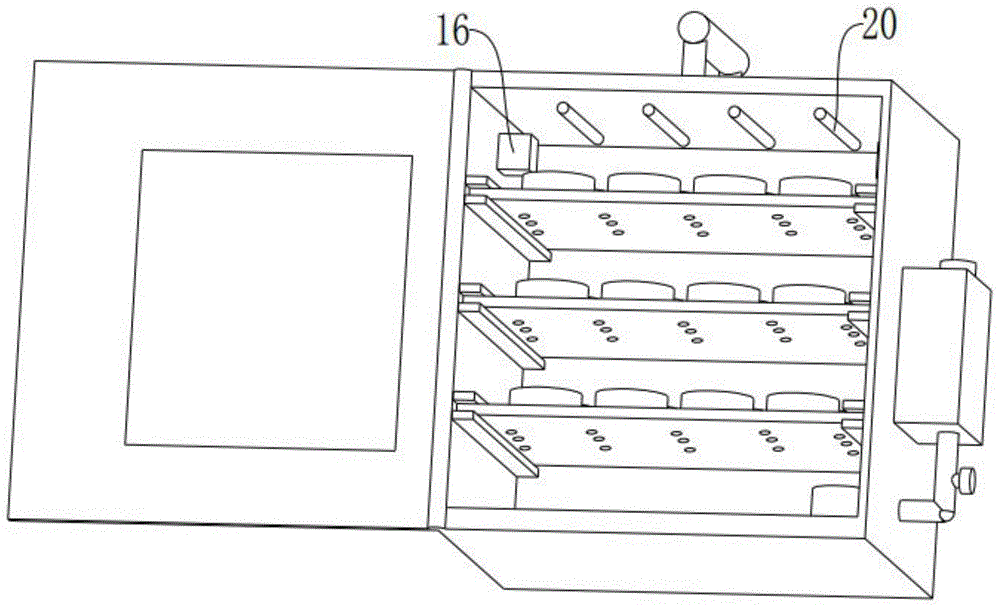

图3为本实用新型一种细胞培养箱的剖视图；

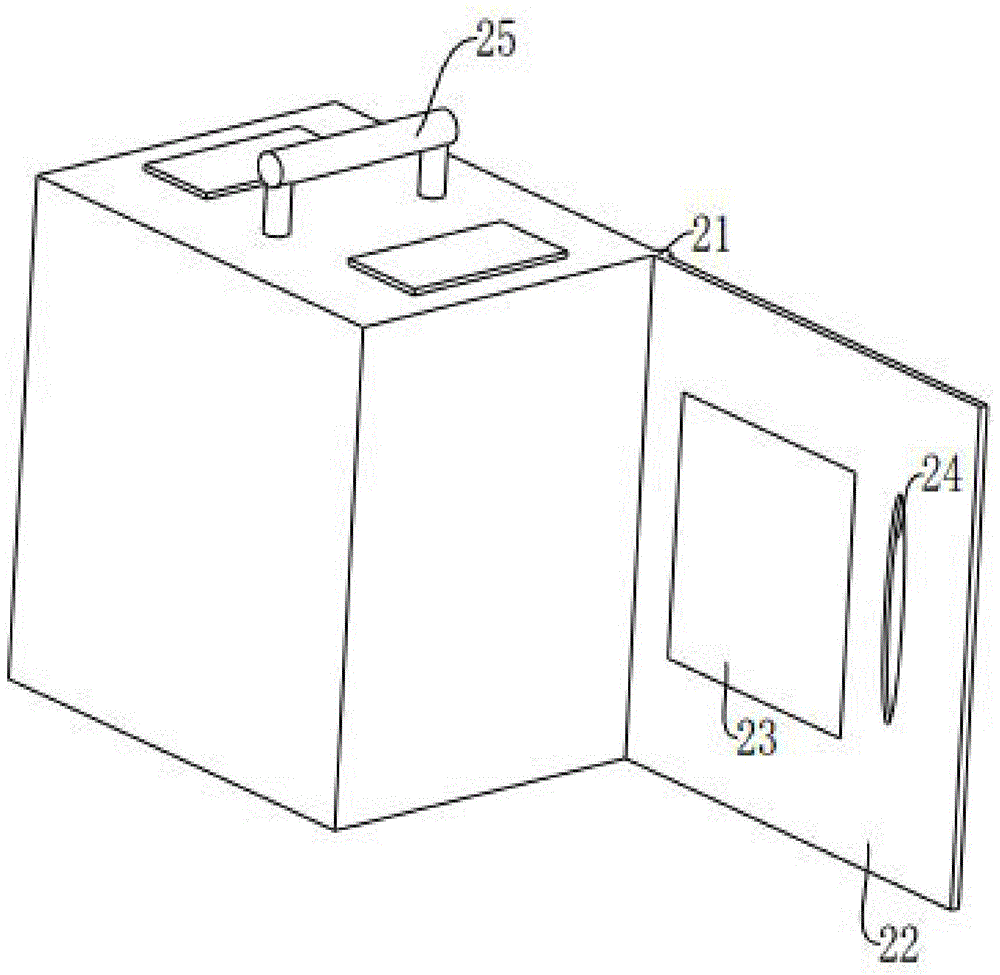

图4为本实用新型一种细胞培养箱的箱门结构示意图。

其中，1、箱体，2、滑杆，3、可抽拉式放置隔板，4、培养皿放置槽，5、受力减震缓冲簧，6、支撑底板，7、通孔，8、电热恒温棒，9、发热电阻丝，10、蓄水箱，11、进水口，12、出水管，13、水流控制阀，14、加湿水箱，15、网格式防护罩，16、温度传感器，17、LED温度显示屏，18、湿度传感器，19、LED湿度显示屏，20、紫外线灯，21、转动轴，22、箱门，23、透明玻璃窗，24、把手，25、提手。

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例；基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-4所示，本实用新型一种细胞培养箱，包括箱体1、滑杆2、可抽拉式放置隔板3、培养皿放置槽4、受力减震缓冲簧5、支撑底板6、通孔7、电热恒温棒8、发热电阻丝9、蓄水箱10、进水口11、出水管12、水流控制阀13、加湿水箱14、网格式防护罩15、温度传感器16、LED温度显示屏17、湿度传感器18、LED湿度显示屏19、紫外线灯20、转动轴21、箱门22、透明玻璃窗23、把手24和提手25，所述滑杆2设于箱体1内，所述可抽拉式放置隔板3设于滑杆2上，所述培养皿放置槽4设于可抽拉式放置隔板3上，所述受力减震缓冲簧5设于培养皿放置槽4上，所述支撑底板6设于受力减震缓冲簧5上，所述通孔7设于可抽拉式放置隔板3上，所述电热恒温棒8设于箱体1内，所述发热电阻丝9设于电热恒温棒8上，所述蓄水箱10设于箱体1上，所述进水口11设于蓄水箱10上，所述出水管12设于蓄水箱10上，所述水流控制阀13设于出水管12上，所述加湿水箱14设于出水管12上且设于箱体1内，所述网格式防护罩15设于加湿水箱14上，所述温度传感器16设于箱体1内，所述LED温度显示屏17设于箱体1上，所述湿度传感器18设于箱体1内，所述LED湿度显示屏19设于箱体1上，所述紫外线灯20设于箱体1内，所述转动轴21设于箱体1上，所述箱门22设于转动轴21上，所述透明玻璃窗23设于箱门22上，所述把手24设于箱门22上，所述提手25设于箱体1上。

所述受力减震缓冲簧5设于培养皿放置槽4和支撑底板6之间，所述蓄水箱10设于进水口11和出水管12之间，所述出水管12设于蓄水箱10和加湿水箱14之间，所述转动轴21设于箱体1和箱门22之间。

所述滑杆2和箱体1呈垂直设置，所述可抽拉式放置隔板3和箱体1呈垂直设置，所述可抽拉式放置隔板3和滑杆2呈平行设置，所述受力减震缓冲簧5和培养皿放置槽4呈垂直设置，所述支撑底板6和受力减震缓冲簧5呈垂直设置，所述出水管12和蓄水箱10呈垂直设置，所述加湿水箱14和出水管12呈垂直设置，所述提手25和箱体1呈垂直设置。

所述箱体1呈长方体设置，所述滑杆2呈长方体设置，所述可抽拉式放置隔板3呈长方体设置，所述培养皿放置槽4呈圆柱形设置，所述支撑底板6呈圆盘形设置，所述蓄水箱10呈长方体设置，所述加湿水箱14呈圆柱形设置，所述转动轴21呈圆柱形设置，所述箱门22呈长方体设置，所述透明玻璃窗23呈长方形设置。

所述滑杆2设有若干组，所述可抽拉式放置隔板3设有三组，所述培养皿放置槽4设有若干组，所述受力减震缓冲簧5设有若干组，所述支撑底板6设有若干组，所述通孔7设有若干组，所述电热恒温棒8设有四组，所述发热电阻丝9设有四组，所述电热恒温棒8的数量和发热电阻丝9的数量相同，所述紫外线灯20设有四组。

具体使用时，用户将可抽拉式放置隔板3通过滑杆2的作用将其从箱体1内抽出，将需要培养的细胞培养皿放置到可抽拉式放置隔板3上的培养皿放置槽4中，通过培养皿放置槽4的作用将细胞培养皿固定，避免在拿取移动等过程中将细胞培养皿打到，造成箱体1内及培养皿的污染，还通过培养皿放置槽4中受力减震缓冲簧5的作用，在移动过程中细胞培养皿可在支撑底板6上保持稳定，不会产生较大的晃动造成损坏，放置结束后，将可抽拉式放置隔板3推回箱体1内，手拿扶手24通过转动轴21的作用将箱门22关闭，此时通过观察由温度传感器16传递到LED温度显示屏17上的实时温度，选择打开电热恒温棒8，通过发热电阻丝9的电阻发热保持箱体1内的最适细胞培养的温度，再通过观察由湿度传感器18传递到LED湿度显示屏19上的实时湿度，选择向箱体1内增加水量，通过打开水流控制阀13，蓄水箱10中的水体从出水管12进入加湿水箱14，加湿水箱14中的水体通过挥发到箱体1内从而保证箱体1内的湿度，发热电阻丝9产生的热量和加热水箱14产生的湿气都可通过通孔7传递到箱体1上方，从而达到整个箱体1内的恒温恒湿，而用户可通过箱门22上的透明玻璃窗23观察箱体1内部的细胞培养情况，避免经常开关门造成的不必要的污染，以上便是整个细胞培养箱的使用流程。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
