技术领域

本实用新型涉及生物医药技术领域，尤其是涉及一种生物医药用的分离提取设备。

背景技术

制药产业与生物医学工程产业是现代医药产业的两大支柱。生物医药产业由生物技术产业与医药产业共同组成。从工程学角度在分子、细胞、组织、器官乃至整个人体系统多层次认识人体的结构、功能和其他生命现象，研究用于防病、治病、人体功能辅助及卫生保健的人工材料、制品、装置和系统技术的总称。

现有的生物医药用的分离提取设备较大型，并且大多仅具备沉淀或是离心分离的方式，沉淀的分离方式耗时较长，不便于采用多种方式进行分离，分离方法单一，直接影响到分离效果以及效率。

实用新型内容

本实用新型要解决的技术问题是：不便于采用多种方式进行分离，分离方法单一，直接影响到分离效果以及效率，针对现有技术存在的问题，提供了一种生物医药用的分离提取设备。

本实用新型要解决的技术问题采用以下技术方案来实现：

一种生物医药用的分离提取设备，所述生物医药用的分离提取设备包括：

分离瓶，所述分离瓶内壁左右两侧上端对称开有滑道，且分离瓶内部底端固定安装有步进电机，所述步进电机顶部转动连接有传动轴，且传动轴贯穿于分离瓶底壁延伸至分离瓶内部，所述传动轴顶端焊接有三角柱，且分离瓶内部套接有沉淀内胆，所述沉淀内胆顶端左右两侧对称焊接有滑块，且滑块与滑道滑动连接，所述沉淀内胆内部通过螺栓连接有过滤筛网；

盖子，所述盖子卡接于分离瓶顶部，且盖子内部中部开有通道，所述通道顶部通过螺纹连接有顶盖，且通道底端通过轴承转动连接有装载筒，所述装载筒外壁均匀开有若干个过滤口，且装载筒底端中心开有插口。

本实用新型进一步技术方案在于，所述沉淀内胆铺垫于分离瓶内壁，且过滤筛网铺垫于沉淀内胆内壁，所述过滤筛网和沉淀内胆底壁转动连接有转子轴承，且传动轴位于分离瓶中心且由下往上依次贯穿过沉淀内胆和过滤筛网的转子轴承。

本实用新型进一步技术方案在于，所述装载筒位于分离瓶内部，且顶盖遮挡于装载筒顶部，所述通道往下贯通至装载筒内部。

本实用新型进一步技术方案在于，所述装载筒位于沉淀内胆内侧，且过滤口朝向于沉淀内胆。

本实用新型进一步技术方案在于，所述插口呈三角形，且插口与三角柱形状相对应，所述三角柱由下往上贯穿至插口当中，且装载筒随传动轴转动而旋转。

本实用新型进一步技术方案在于，所述过滤口之间的直径由上往下递减。

与现有技术相比，本实用新型的有益效果是：

装载筒产生离心力，装载筒当中的液体药物即被甩出至外侧，且从过滤口中渗出，通过沉淀内胆承装液体药物，起到第一步离心分离的工作，被甩出的液体药物则会在装载筒当中沉淀，质量较重的物质则会沉至下层，把分离瓶上的卡扣解开，对装载筒内的固体药物进行收集，将过滤筛网放入沉淀内胆中，通过过滤筛网能够筛出密度较稀薄的液体药物，将分离瓶倒置，通过过滤筛网挡住还留有细小固体的药物，把较稀薄的液体药物倒出，最后再把沉淀内胆取出，收集留有细小固体的药物，可同时进行离心分离和沉淀分离工作，有效提高分离效果以及效率。

附图说明

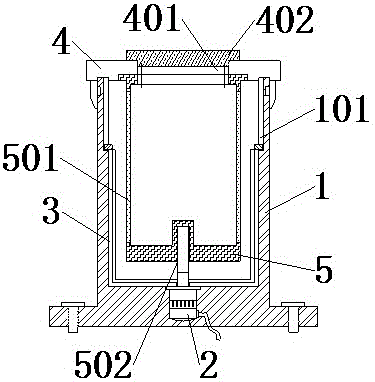

图1为本实用新型的整体结构内部示意图；

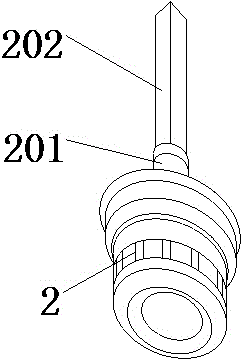

图2为本实用新型的步进电机结构示意图；

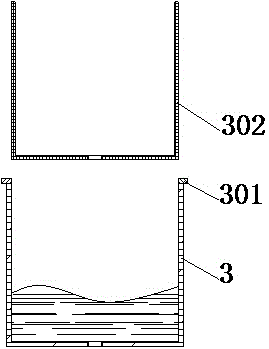

图3为本实用新型的沉淀内胆结构内部示意图。

图中标记：分离瓶1、滑道101、步进电机2、传动轴201、三角柱202、沉淀内胆3、滑块301、过滤筛网302、盖子4、通道401、顶盖402、装载筒5、过滤口501、插口502。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-图3，本实用新型提供一种生物医药用的分离提取设备，下面对生物医药用的分离提取设备的各个部件进行详细描述：

分离瓶1，所述分离瓶1内壁左右两侧上端对称开有滑道101，且分离瓶1内部底端固定安装有步进电机2，所述步进电机2顶部转动连接有传动轴201，且传动轴201贯穿于分离瓶1底壁延伸至分离瓶1内部，所述传动轴201顶端焊接有三角柱202，且分离瓶1内部套接有沉淀内胆3，所述沉淀内胆3顶端左右两侧对称焊接有滑块301，且滑块301与滑道101滑动连接；

盖子4，所述盖子4卡接于分离瓶1顶部，且盖子4内部中部开有通道401，所述通道401顶部通过螺纹连接有顶盖402，且通道401底端通过轴承转动连接有装载筒5，所述装载筒5外壁均匀开有若干个过滤口501，且装载筒5底端中心开有插口502；

所述装载筒5位于分离瓶1内部，顶盖402遮挡于装载筒5顶部，所述通道401往下贯通至装载筒5内部；

所述插口502呈三角形，且插口502与三角柱202形状相对应，所述三角柱202由下往上贯穿至插口502当中，且装载筒5随传动轴201转动而旋转；

具体的，在进行沉淀工作时，可先将顶盖402打开，同时通道401的顶部被开启，再将固体液体混合药物放入装载筒5中，通过装载筒5容载药物，接着将盖子4整体移至分离瓶1顶部，装载筒5则会位于分离瓶1内部，并且三角柱202顶部竖直插入至插口502中，分离瓶1顶端左右两侧均设有卡扣，能够把盖子4卡住，然后再将顶盖402拧入通道401顶部，封闭通道401；

装载筒5位于沉淀内胆3内侧，且过滤口501朝向于沉淀内胆3，所述过滤口501之间的直径由上往下递减；

所述沉淀内胆3铺垫于分离瓶1内壁，且过滤筛网302铺垫于沉淀内胆3内壁，所述过滤筛网302和沉淀内胆3底壁转动连接有转子轴承，且传动轴201位于分离瓶1中心且由下往上依次贯穿过沉淀内胆3和过滤筛网302的转子轴承；

启动步进电机2，通过步进电机2带动传动轴201旋转，同时三角柱202也会转动，因为插口502同样呈三角形，在三角柱202转动的过程中装载筒5跟随三角柱202进行同步的转动，使得装载筒5产生离心力，装载筒5当中的液体药物即被甩出至外侧，且从过滤口501中渗出，通过沉淀内胆3承装液体药物，起到离心分离的工作；

所述沉淀内胆3内部通过螺栓连接有过滤筛网302；

离心分离工作完毕后，被甩出的药物则会在装载筒5当中沉淀，质量较重的物质则会沉至下层，这时把分离瓶1上的卡扣解开，将盖子4拿出，把顶盖402拧出对装载筒5内的固体药物进行收集，接着将过滤筛网302放入沉淀内胆3中，并按压过滤筛网302，使用螺栓将过滤筛网302与内胆3进行固定，过滤筛网302网眼的网径相比过滤口501的直径小0.7mm-0.9mm，能够筛出密度较稀薄的液体药物，这时将分离瓶1倒置，因为滑块301内壁与滑道101内壁均开有螺孔，所以在内胆3与分离瓶1进行连接时，也可使用螺栓将滑块301与滑道101固定好，分离瓶1倒置的状态下，沉淀内胆3和过滤筛网302均不会掉落，通过过滤筛网302挡住还留有细小固体的药物，把较稀薄的液体药物倒出，最后再把沉淀内胆3取出，收集留有细小固体的药物，可同时进行离心分离和沉淀分离工作，有效提高分离效果以及效率。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，应当指出的是，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
