技术领域

本实用新型涉及食品检测技术领域，具体为一种食品安全抽样检测设备。

背景技术

食品安全：指提供的食品在营养，卫生方面满足和保障人群的健康需要，食品质量安全涉及食物的污染、是否有毒，添加剂是否违规超标、标签是否规范等问题，需要在食品受到污染界限之前采取措施，预防食品的污染和遭遇主要危害因素侵袭，为了使检测的数据更具有可信度，会对同类产品进行抽样选择检测。

而对于不同的食品的检测，需要进行不同设备的检测，来回走动去检测，增加了操作的复杂性，且在进行检测时，需要利用手动夹持，操作不便。

实用新型内容

本实用新型的目的在于：为了解决对于不同的食品的检测，需要进行不同设备的检测，来回走动去检测，增加了操作的复杂性，且在进行检测时，需要利用手动夹持，操作不便的问题，提供一种食品安全抽样检测设备。

为实现上述目的，本实用新型提供如下技术方案：一种食品安全抽样检测设备，包括底座，所述底座的顶部从左至右分别设置有农药残留检测仪本体、食品重金属检测仪本体、食品微生物检测仪本体和兽药残留检测仪本体，所述底座的顶部设置有滑槽，所述底座的上方设置有固定板，且固定板的顶部通过轴承座转动连接有固定环，所述固定环的外侧设置有套管，且套管的内部套接有支撑杆，所述支撑杆的外侧设置有多组固定块，且多组所述固定块的一侧分别固定有橡胶卡块和托盘，所述支撑杆和套管末端皆设置有外螺纹。

优选地，所述固定板的底部固定有与滑槽滑动连接的滑块。

优选地，所述固定环的外侧和固定块的内侧皆设置有与外螺纹相互配合的螺纹孔，所述支撑杆和套管通管外螺纹和螺纹孔分别与固定块和固定环可拆卸连接。

优选地，所述橡胶卡块呈“C”型结构，多组所述橡胶卡块的直径不相同。

优选地，所述滑槽的两侧皆为开口结构。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过将农药残留检测仪本体、食品重金属检测仪本体、食品微生物检测仪本体、兽药残留检测仪本体等进行横排放置，通过移动固定板，可以将待检测物品依次移动到不同的检测设备的位置，便于检测操作；

2、本实用新型通过固定块和支撑杆的螺纹连接，套管和固定环的螺纹连接，使支撑杆上可以进行托盘或不同大小的橡胶卡块的更换，使固定环上可以进行多个套管的增加或减少，便于样品的放置。

附图说明

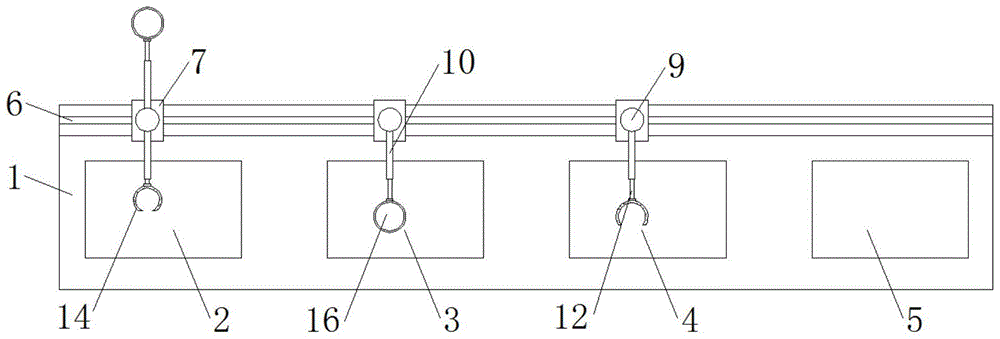

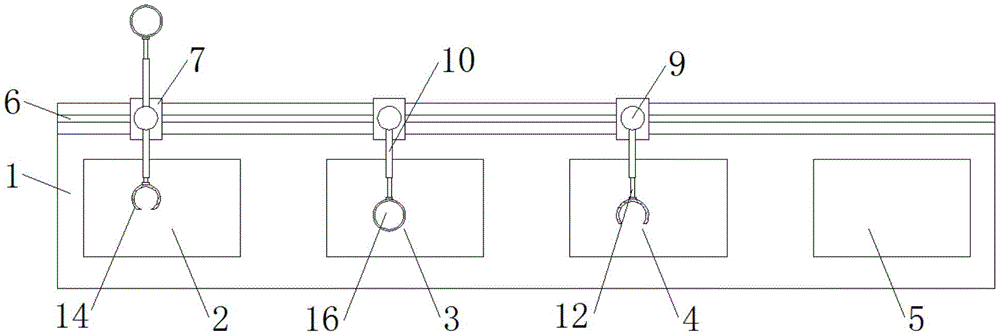

图1为本实用新型的结构示意图；

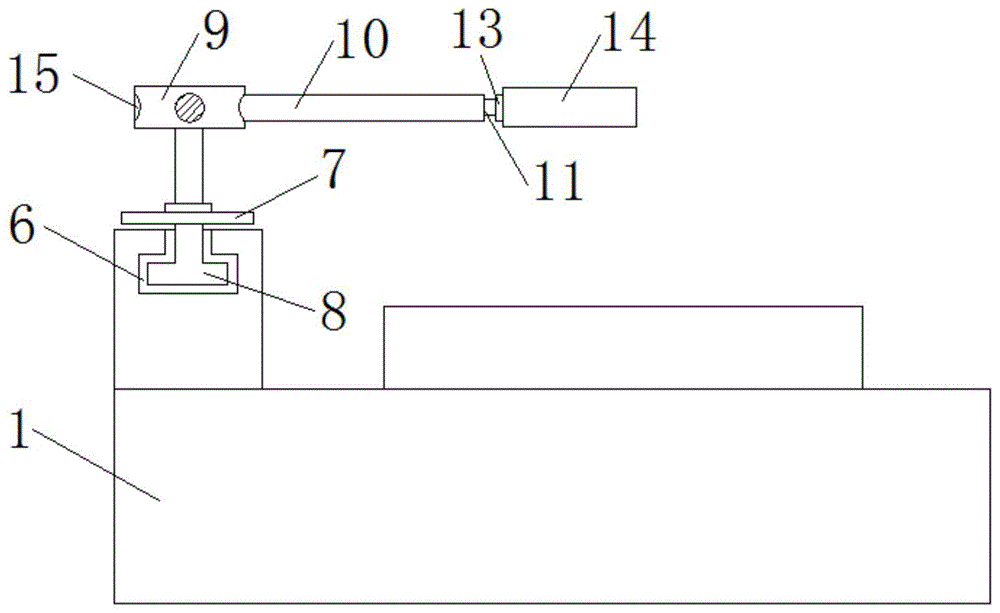

图2为本实用新型的侧视图；

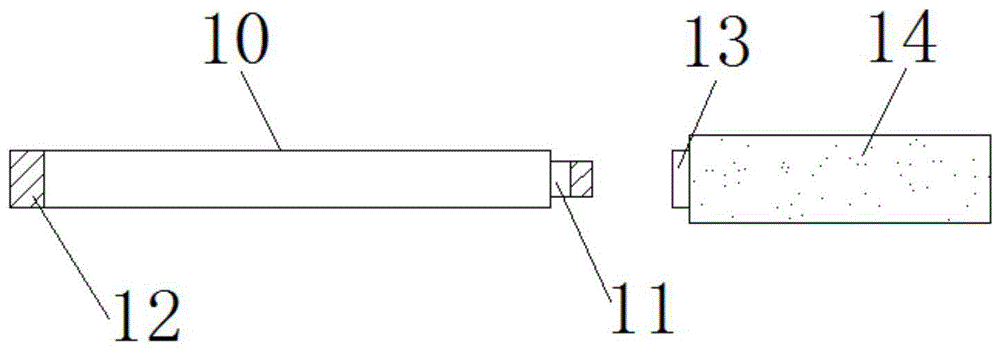

图3为本实用新型的局部结构示意图。

图中：1、底座；2、农药残留检测仪本体；3、食品重金属检测仪本体；4、食品微生物检测仪本体；5、兽药残留检测仪本体；6、滑槽；7、固定板；8、滑块；9、固定环；10、套管；11、支撑杆；12、外螺纹；13、固定块；14、橡胶卡块；15、螺纹孔；16、托盘。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。下面根据本实用新型的整体结构，对其实施例进行说明。

请参阅图1-3，一种食品安全抽样检测设备，包括底座1，底座1的顶部从左至右分别设置有农药残留检测仪本体2、食品重金属检测仪本体3、食品微生物检测仪本体4和兽药残留检测仪本体5，底座1的顶部设置有滑槽6，底座1的上方设置有固定板7，且固定板7的顶部通过轴承座转动连接有固定环9，固定环9的外侧设置有套管10，且套管10的内部套接有支撑杆11，支撑杆11的外侧设置有多组固定块13，且多组固定块13的一侧分别固定有橡胶卡块14和托盘16，支撑杆11和套管10末端皆设置有外螺纹12。

在本实施例中，通过将农药残留检测仪本体2、食品重金属检测仪本体3、食品微生物检测仪本体4、兽药残留检测仪本体5等进行横排放置，通过移动固定板7，可以将待检测物品依次移动到不同的检测设备的位置，便于检测操作。

请着重参阅图1和2，固定板7的底部固定有与滑槽6滑动连接的滑块8，使固定板7沿着滑槽6的路径左右运动，避免偏移。

请着重参阅图2和3，固定环9的外侧和固定块13的内侧皆设置有与外螺纹12相互配合的螺纹孔15，支撑杆11和套管10通管外螺纹12和螺纹孔15分别与固定块13和固定环9可拆卸连接，根据样品的检测，进行多个橡胶卡块14和托盘16的固定，便于进行固定和拆卸。

请着重参阅图1，橡胶卡块14呈“C”型结构，多组橡胶卡块14的直径不相同，可以进行不同样品试管的放置。

请着重参阅图1和2，滑槽6的两侧皆为开口结构，使滑块8可以在滑槽6内部滑动的同时可以滑入滑出，辅助样品的拿取。

工作原理：将固定样品放入烧杯，液体样品通过试管进行吸取，然后将滑块8对准滑槽6，将套管10拧进螺纹孔15中，然后根据烧杯和试管的大小选取合适的托盘16和橡胶卡块14，并将托盘16和橡胶卡块14上的固定块13拧进支撑杆11上，向左移动固定板7，根据不同样品需要使用的检测设备的不同，进行该检测设备位置的停止运动，转动固定环9，调节固定在固定环9上套管10的位置，便于进行样品位置的调节，便于检测。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
