技术领域

本实用新型涉及核酸提取技术领域，特别涉及一种大通量核酸提取用内部循环装置。

背景技术

近年来随着分子生物学技术的高速发展，以核酸杂交、核酸扩增和核酸序列分析为代表的分子诊断和检测技术在诸多领域中日益凸显出至关重要的作用。新型的分子生物学检测技术包括聚合酶链反应(PCR)、微芯片、高通量测序等。然而，所有现代分子生物学检测技术都必须从复杂多样的生物样本中迅速有效地分离和提取所需要的基因组核酸，而提取后的核酸质量及完整性都会直接影响后续实验结果。

现阶段大通量核酸提取设备一般采用纳米磁珠法来分离提取生物分子，该法需要使用磁棒、搅拌套以及相应的试剂。但是，因设备通量大、样本多，整个过程多次将吸附有目标生物分子的纳米磁珠通过磁棒和搅拌套提离液面暴露在空气中，造成生物分子飘散至空气中容易形成气溶胶，对实验人员存在生物风险，同时也会干扰后续的检测。

发明内容

本实用新型的目的是提供一种大通量核酸提取用内部循环装置，解决了现有技术中存在的问题。

为了实现上述技术任务，本实用新型采用如下技术方案予以实现：

一种大通量核酸提取用内部循环装置，所述的内部循环装置至少包括风道，风道贴合核酸提取设备内表面一端设置，沿风道内部依次设置有进风口、循环动力组件、过滤组件和出风口。

进一步地，在风道出风口一侧还设置有消毒模块。

进一步地，所述的过滤组件是填充物类过滤组件与高效过滤组件的组合。

优选地，所述的填充物类过滤组件为活性炭过滤组件。

优选地，所述的高效过滤组件为HEPA过滤器。所述的消毒模块为紫外线消毒灯。

进一步地，所述的进风口沿风道一端间隔设置有一个或多个，且进风口与出风口相隔设置于风道两侧。

本实用新型与现有技术相比具有以下有益的技术效果：

采用本申请的核酸提取仪器内部循环装置，即仪器内部空气过滤循环系统，它能够及时过滤净化仪器内部空气，防止气溶胶溢出，形成交叉感染，影响实验检测结果。与此同时确保实验人员实验操作过程中，仪器内部空气与外部空气隔绝，消除实验人员面临生物风险及后续检测干扰因素。

附图说明

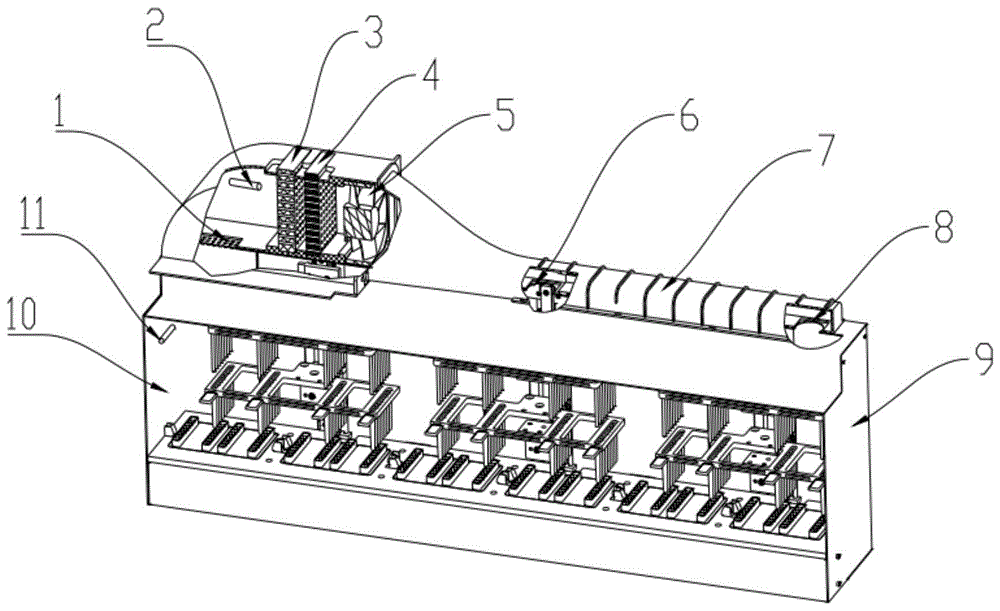

图1是本实用新型结构整体结构剖视图。

以下是附图中标号分别代表的含义：

1，出风口；2，消毒模块；3，活性炭过滤组件；4，高效过滤组件；5，循环动力组件；6，8进风口；7，风道；9，核酸提取仪器外壳；10，反应室；11，消毒模块；

以下结合附图及具体实施方式对本实用新型的具体内容作进一步详细说明。

具体实施方式

参见图1，本实用新型的一种大通量核酸提取用内部循环装置，所述的内部循环装置至少包括风道7，风道7贴合核酸提取设备内表面一端设置，沿风道7内部依次设置有进风口(6、8)、循环动力组件5、过滤组件和出风口1。

进一步地，在风道7出风口1一侧还设置有消毒模块2。

为了更好地提高核苷酸提取设备内部气溶胶吸附过滤效果，本实用新型可以将过滤组件设置成是填充物类过滤组件与高效过滤组件的组合。

优选地，填充物类过滤组件为活性炭过滤组件。高效过滤组件为HEPA过滤器。所述的消毒模块2为紫外线消毒灯。

为了更好地，提升整个大通量核酸提取设备的通风循环效果，可以将本申请的涉及的所述的进风口沿风道7一端间隔设置成一个或多个，即图中进风口(6、8)所示，使得进风口(6、8)与出风口1相隔设置于风道7两侧。

以下是本实用新型的一种大通量核酸提取用内部循环装置的具体操作过程：

①、打开仪器电源，内部循环动力组件5自动启动，使反应室10内空气从进风口6、8流进风道7，经过高效过滤组件4及活性炭过滤组件3，然后从出风口1流向反应室10，完成仪器内部空气循环。

②、实验过程中不断重复循环，实验结束后，取出试剂盒。

③、手动开启紫外消毒模块2、11开始消毒，消毒时间可以自行设置；

④、消毒结束后，关闭仪器电源，内部循环动力组件4关闭，结束循环。

本申请涉及的的消毒模块(2,11)即紫外线消毒灯，在整个实验过程中自动关闭，实验结束后手动开启。特别注意，紫外消毒灯可以让所有细菌及病毒灭活，及蛋白质变质，所以实验结束后，必须先取出试剂盒，然后手动开启紫外消毒模块消毒；

本申请一种大通量核酸提取用内部循环装置，能够确保在实验过程中核酸提取仪器内部空气不断净化循环，防止气溶胶交叉感染，影响实验。同时，使得实验过程中仪器整个处于密封状态，将仪器内部空气与外部空气隔绝，消除实验人员的被生物侵蚀风险。本申请涉及的装置已经成功应用于现实的实验操作过程中，效果显著。
