技术领域

本实用新型涉及医学设备技术领域，具体为一种医学检验微生物培育箱。

背景技术

随着社会的不断发展，医疗设备行业得到了快速的发展。在医疗设备中，微生物培育箱是重要的组成部分。微生物培育箱，是一种用于培育微生物的箱体；它可以辅助人们进行医学的研究。

传统的微生物培育箱，内部的放置板虽然可以通过滑槽来进行调节间距，但是滑槽的数量有限，且间距都是固定设置好的，不能进行更改，实际使用时，如果放置太长或太短的器皿，都会对空间造成一定的浪费，同时在对内部进行加温时，一般位于出风口的位置温度会较高，导致内部温度不均匀，影响微生物的培养效果，为此，本领域的工作人员提出了一种医学检验微生物培育箱。

实用新型内容

针对现有技术的不足，本实用新型提供了一种医学检验微生物培育箱，解决了传统的微生物培育箱使用不便、空间浪费，以及内部温度不均匀影响微生物的培养效果的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种医学检验微生物培育箱，包括培育箱主体，所述培育箱主体的内部固定安装有内胆，所述内胆的底部开设有两个相对称的滑槽，所述滑槽的内部滑动连接有放置组件，所述内胆的内部且位于放置组件的后侧固定安装有移动组件；

所述放置组件包括第一放置板，所述第一放置板的底部四角均固定安装有一个滑轮，所述滑轮的顶部一侧固定安装有两个相对称的支柱，所述支柱的内部套接有若干组滑套，每个所述滑套的前侧均固定安装有一个铰接座，每两个所述相平行的铰接座之间分别共同铰接有第二放置板、第三放置板和第四放置板，所述支柱的外部且位于滑套的底部通过卡扣套接有可拆卸的防滑落套；

所述移动组件包括固定安装在内胆后侧的后槽板，所述后槽板内侧顶部和底部均开设有第一移动槽，所述第一移动槽的内部通过伸缩杆滑动连接有出气管，所述出气管的内部固定安装有若干组等距离的出气嘴，所述后槽板的顶部开设有第二移动槽，所述出气管的内部贯穿有弹簧软管。

优选的，所述培育箱主体的一侧铰接有箱门，所述培育箱主体的内部开设有出风口，底部焊接有固定块，所述培育箱主体的底端四角均固定安装有一个可调节支脚。

优选的，所述第三放置板、第二放置板、第四放置板和第一放置板为自上而下设置，共同呈梯形结构，且内部均开设有若干组等距离的透气孔，第三放置板、第二放置板、第四放置板均可进行90°调节。

优选的，所述所述滑套的一侧且与铰接座相垂直处固定安装有支座，两个所述支柱之间通过若干组支撑杆形成固定连接，所述支撑杆位于支座的内部。

优选的，所述伸缩杆位于底部的第一移动槽内部，且非伸缩端依次贯穿后槽板和培育箱主体的侧壁与固定块相接，伸缩端与出气管的底部相接。

优选的，所述弹簧软管的一端贯穿第二移动槽且延伸至外部，所述滑轮位于滑槽的内部。

本实用新型提供了一种医学检验微生物培育箱，与现有技术相比具备以下有益效果：

(1)通过在第一放置板的底部四角均固定安装有一个滑轮，滑轮的顶部一侧固定安装有两个相对称的支柱，支柱的内部套接有若干组滑套，每个滑套的前侧均固定安装有一个铰接座，每两个相平行的铰接座之间分别共同铰接有第二放置板、第三放置板和第四放置板，第三放置板、第二放置板、第四放置板和第一放置板为自上而下设置，支柱的外部且位于滑套的底部通过卡扣套接有可拆卸的防滑落套，所以使用时，不仅可以根据器皿的高度任意调节间距，而且因是可90°调节的梯形结构，所以在放入太长或者太短的器皿时，不会影响其他高度器皿的存放，从而减少对空间的占用，提高内部空间利用率，也可整体取出，便于对内部进行清理。

(2)通过在内胆后侧固定安装有后槽板，后槽板内侧顶部和底部均开设有第一移动槽，第一移动槽的内部通过伸缩杆滑动连接有出气管，出气管的内部固定安装有若干组等距离的出气嘴，后槽板的顶部开设有第二移动槽，出气管的内部贯穿有弹簧软管，在使用时，启动伸缩杆，即可使出气管对内部微生物器皿来回进行吹热风，使内部温度更加的均匀，从而提高微生物的培养效果，避免因温度不均造成的二次培育，省时省力，提高工作效率。

附图说明

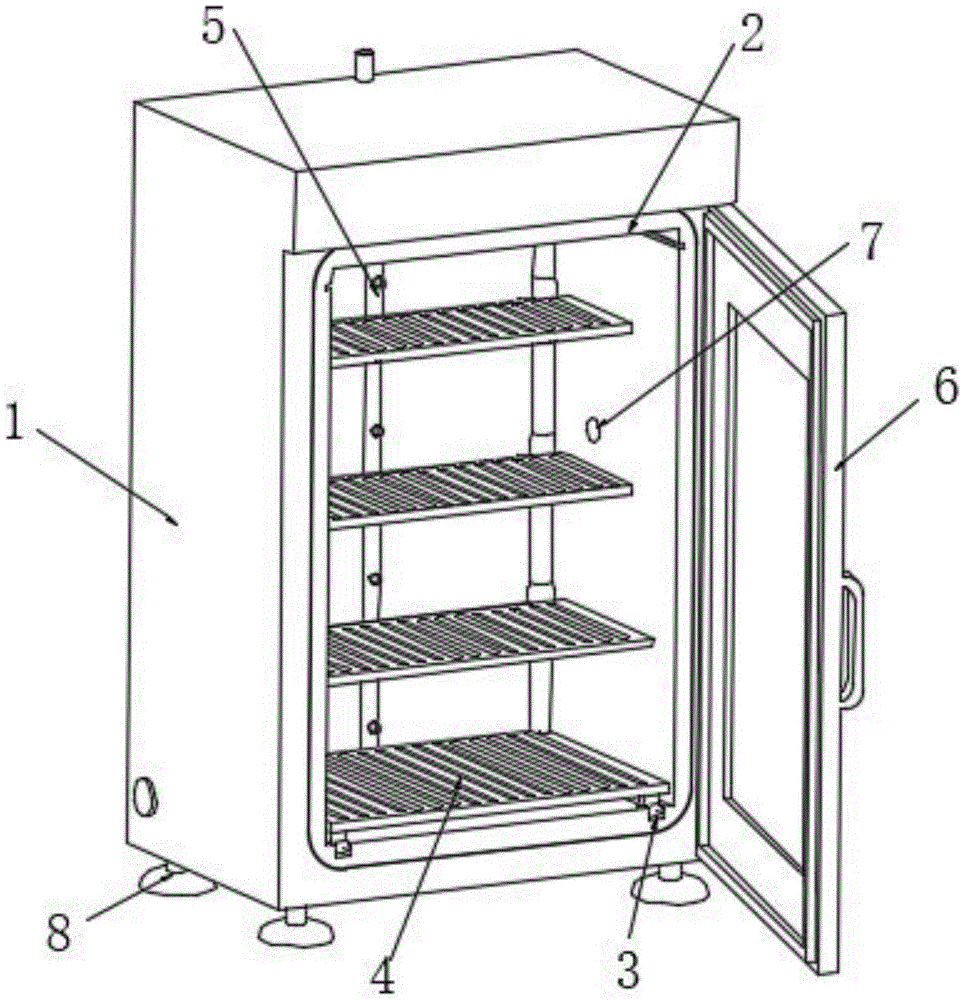

图1为本实用新型结构示意图；

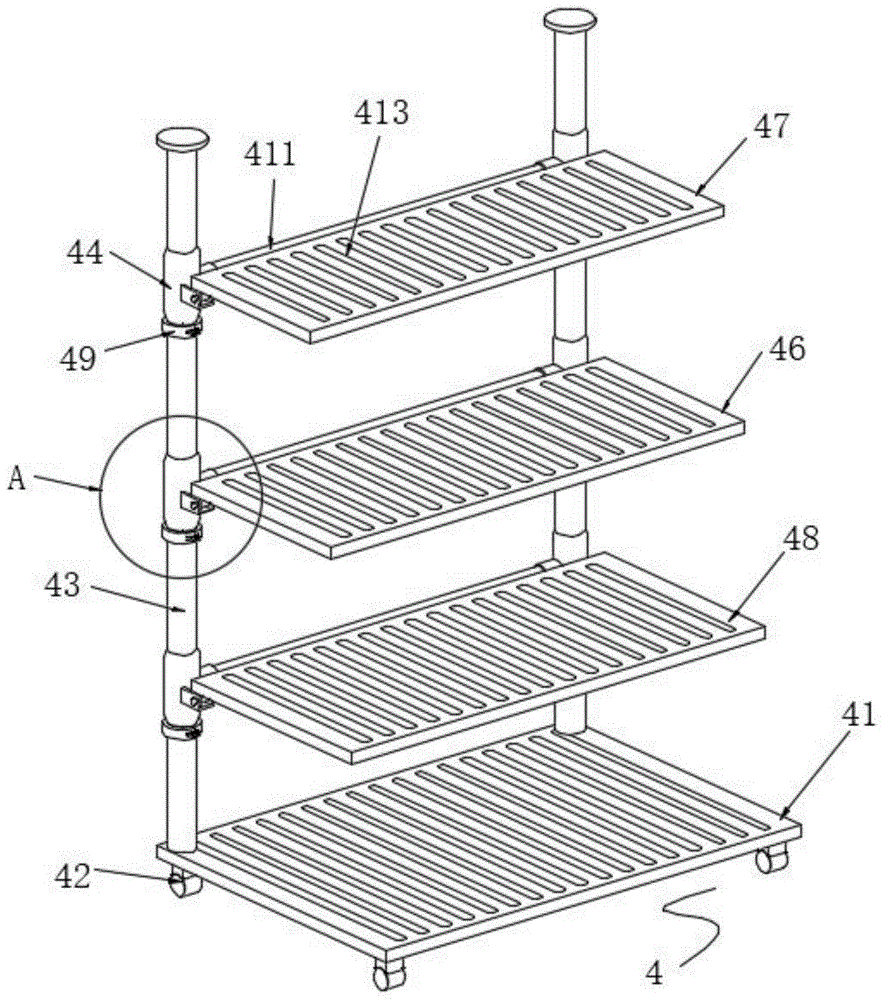

图2为本实用新型放置组件的结构示意图；

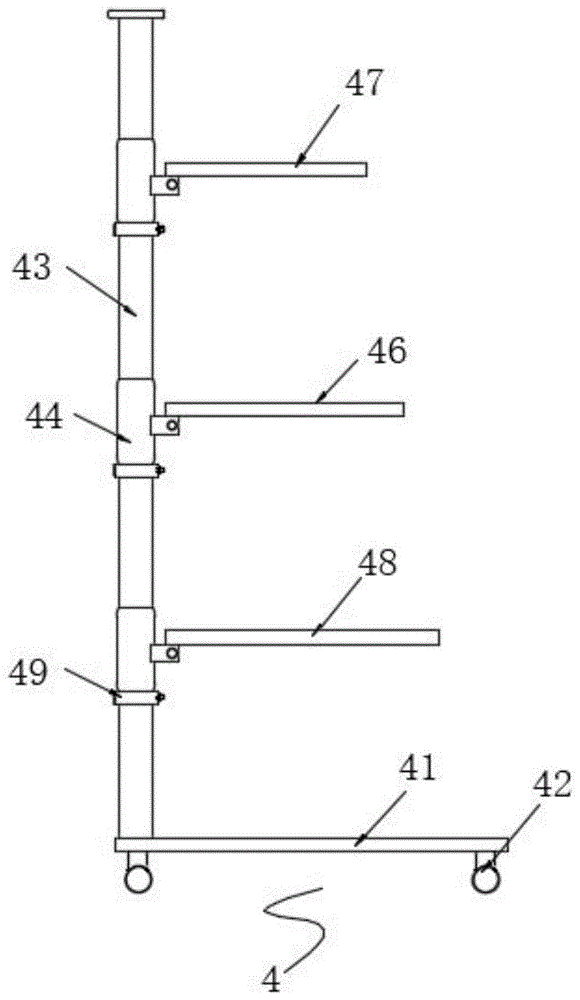

图3为本实用新型放置组件的结构左视图；

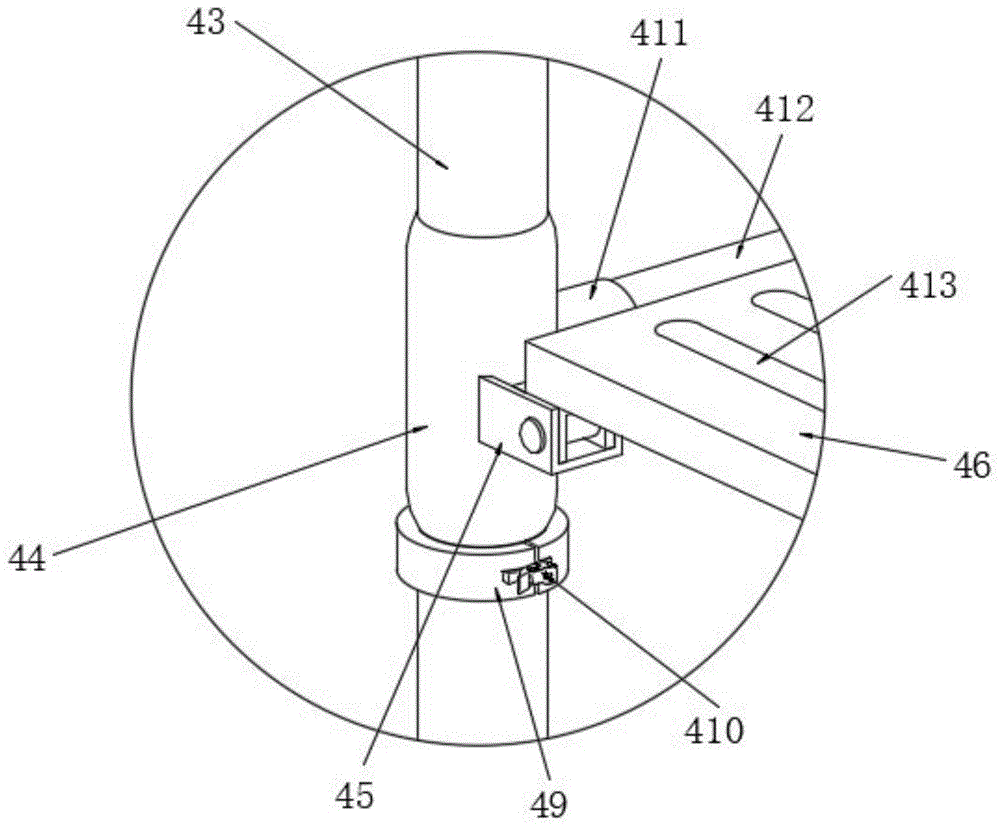

图4为图2中A的放大图；

图5为本实用新型移动组件的结构示意图。

图中：1.培育箱主体；2.内胆；3.滑槽；4.放置组件；5.移动组件；6.箱门；7.出风口；8.可调节支脚；

41.第一放置板；42.滑轮；43.支柱；44.滑套；45.铰接座；46.第二放置板；47.第三放置板；48.第四放置板；49.防滑落套；410.卡扣；411.支座；412.支撑杆；413.透气孔；

51.后槽板；52.第一移动槽；53.伸缩杆；54.出气管；55.出气嘴；56.第二移动槽；57.弹簧软管；58.固定块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：一种医学检验微生物培育箱，包括培育箱主体1，培育箱主体1的内部固定安装有内胆2，内胆2的底部开设有两个相对称的滑槽3，滑槽3的内部滑动连接有放置组件4，内胆2的内部且位于放置组件4的后侧固定安装有移动组件5，培育箱主体1的一侧铰接有箱门6，培育箱主体1的内部开设有出风口7，底部焊接有固定块58，培育箱主体1的底端四角均固定安装有一个可调节支脚8；

请参阅图2-4，放置组件4包括第一放置板41，第一放置板41的底部四角均固定安装有一个滑轮42，滑轮42位于滑槽3的内部，滑轮42的顶部一侧固定安装有两个相对称的支柱43，支柱43的内部套接有若干组滑套44，每个滑套44的前侧均固定安装有一个铰接座45，每两个相平行的铰接座45之间分别共同铰接有第二放置板46、第三放置板47和第四放置板48，第三放置板47、第二放置板46、第四放置板48和第一放置板41为自上而下设置，共同呈梯形结构，第三放置板47、第二放置板46、第四放置板48均可进行90°调节，且内部均开设有若干组等距离的透气孔413，支柱43的外部且位于滑套44的底部通过卡扣410套接有可拆卸的防滑落套49，滑套44的一侧且与铰接座45相垂直处固定安装有支座411，两个支柱43之间通过若干组支撑杆412形成固定连接，支撑杆412位于支座411的内部。

请参阅图5，移动组件5包括固定安装在内胆2后侧的后槽板51，后槽板51内侧顶部和底部均开设有第一移动槽52，第一移动槽52的内部通过伸缩杆53滑动连接有出气管54，出气管54的内部固定安装有若干组等距离的出气嘴55，后槽板51的顶部开设有第二移动槽56，出气管54的内部贯穿有弹簧软管57，弹簧软管57的一端贯穿第二移动槽56且延伸至外部，伸缩杆53位于底部的第一移动槽52内部，且非伸缩端依次贯穿后槽板51和培育箱主体1的侧壁与固定块58相接，伸缩端与出气管54的底部相接。

出气管54在实际使用时，与培育微生物时，温度相适宜的进风装置相接。

防滑落套49的内部开设有螺纹。

使用时，打开箱门6，然后从滑槽3的内部滑动取出放置组件4，然后可根据需要培育的微生物器皿的大小，进行调节合适的放置高度，只需打开卡扣410，然后取下防滑落套49，然后根据器皿的高度，在支柱43的外部滑动滑套44的位置，因每个滑套44的前侧均固定安装有一个铰接座45，每两个相平行的铰接座45之间分别共同铰接有第二放置板46、第三放置板47和第四放置板48，两个支柱43之间通过若干组支撑杆412形成固定连接，所以在滑套44移动的同时，可带动相应的第二放置板46、第三放置板47活第四放置板48，进行移动，待移到合适的位置之后，再次把防滑落套49套在支柱43的外部，然后使用卡扣410扣住，可起到固定的作用，又因第三放置板47、第二放置板46、第四放置板48和第一放置板41为自上而下设置，共同呈梯形结构，第三放置板47、第二放置板46、第四放置板48均可进行90°调节，所以使用时，不仅可以根据器皿的高度任意调节间距，而且在放入太长或者太短的器皿时，也不会影响其他高度器皿的存放，对用不到的放置板，可进行折叠，从而减少对空间的占用，提高内部空间利用率，也可整体取出，便于对内部进行清理。

待需培养的器皿放置好之后，再次把放置组件4通过滑槽3放入至内胆2中，此时关闭箱门6，启动热风送入装置，然后紧接启动伸缩杆53，在第一移动槽52和第二移动槽56的作用下，随着伸缩杆53的来回伸缩，可带动出气管54上的喷嘴55，在内胆2的内部进行来回移动，从而使热风吹的更加均匀，从而提高微生物的培养效果，避免因温度不均造成的二次培育，省时省力，提高工作效率。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
