技术领域

本实用新型属于生物技术领域，具体涉及一种便于放置操作的生物提取装置。

背景技术

生物，是指具有动能的生命体，也是一个物体的集合，而个体生物指的是生物体，与非生物相对，其元素包括：在自然条件下，通过化学反应生成的具有生存能力和繁殖能力的有生命的物体以及由它(或它们)通过繁殖产生的有生命的后代，能对外界的刺激做出相应反应，能与外界的环境相互依赖、相互促进，并且，能够排出体内无用的物质，具有遗传与变异的特性。

随着科技的发展，人类对生物领域也在不断的探究，探究过程中需要对生物进行提取然后研究，生物提取是对有机生物进行形态破碎后，在分解酶的作用下，在生物碎片转化为生物分子的过程，通过对生物分子的提取，能够方便生物分子实验的检测和利用，从而极大的方便生物分子的直接利用，在对生物进行破碎分解后，残留的生物碎片不易进行过滤收集操作，使得分子溶液内会残留部分的生物碎片，从而不方便其操作利用，市面上现有的生物提取装置，不能够很好地对生物碎片进行收集。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种便于放置操作的生物提取装置，解决了不能够很好地对生物碎片进行收集的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于放置操作的生物提取装置，包括工作台，所述工作台的顶部设置有侧挡板，所述侧挡板的一端设置有后挡板，所述后挡板的顶部设置有安装板，所述安装板的顶部设置有搅拌箱，所述搅拌箱的顶部安装有进步电机，所述进步电机的输出端延伸至搅拌箱的内部连接有转动轴，所述转动轴的底部设置有主动齿轮，所述主动齿轮的底部设置有支撑板，所述主动齿轮的底部贯穿于支撑板连接有第一搅拌轴，所述支撑板的顶部设置有从动齿轮，所述从动齿轮的底部贯穿于支撑板连接有第二搅拌轴，所述搅拌箱的一侧设置有输送机构，所述输送机构的一侧设置有过滤箱，所述过滤箱的内部设置有过滤网兜，所述过滤网兜的顶部设置有环形撑，所述环形撑的一侧设置有连接块，所述过滤箱内部的一端设置有固定块，所述过滤箱的底部贯穿于安装板连接有出料管，所述工作台的底部设置有支撑腿，所述支撑腿的顶部设置有防滑底座，所述支撑腿的一侧设置有储物柜，所述储物柜的一端通过合页连接有柜门，所述柜门的表面设置有把手。

优选的，所述搅拌箱的顶部设置有进料管，所述进料管的顶部设置有管盖。

优选的，所述支撑板与进料管错位分布。

优选的，所述主动齿轮与从动齿轮啮合连接，所述第一搅拌轴与第二搅拌轴的表面均设置有搅拌叶，所述搅拌叶在第一搅拌轴与第二搅拌轴上等间距均匀分布，且搅拌叶之间相对错位分布。

优选的，所述输送机构包括有增压泵，所述增压泵的输出端连接有输料管，且输料管延伸至过滤箱的内部。

优选的，所述连接块的内部开设有第一通孔，所述固定块的内部开设有第二通孔，所述固定块的顶部设置有连接杆，所述连接杆的顶部设置有活动板，所述活动板的底部设置有伸缩杆。

与现有技术相比，本实用新型的有益效果是：

该便于放置操作的生物提取装置，通过启动增压泵，使增压泵在工作时通过输料管将粉碎后的生物材料溶液输送至过滤箱的内部，通过将连接块插至第二通孔的内部，连接杆与活动板活动卡接，手动转动活动板，使伸缩杆卡嵌在第一通孔的内部，从而对过滤网兜进行安装固定，过滤网兜能够对破碎后的生物碎片进行过滤，通过收缩伸缩杆，使伸缩杆脱离于第一通孔的内部，将连接块抽出第二通孔的内部，方便对过滤网兜进行拆卸，从而方便将破碎后的生物碎片取出，从根本上减少生物溶液中碎片的残留。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

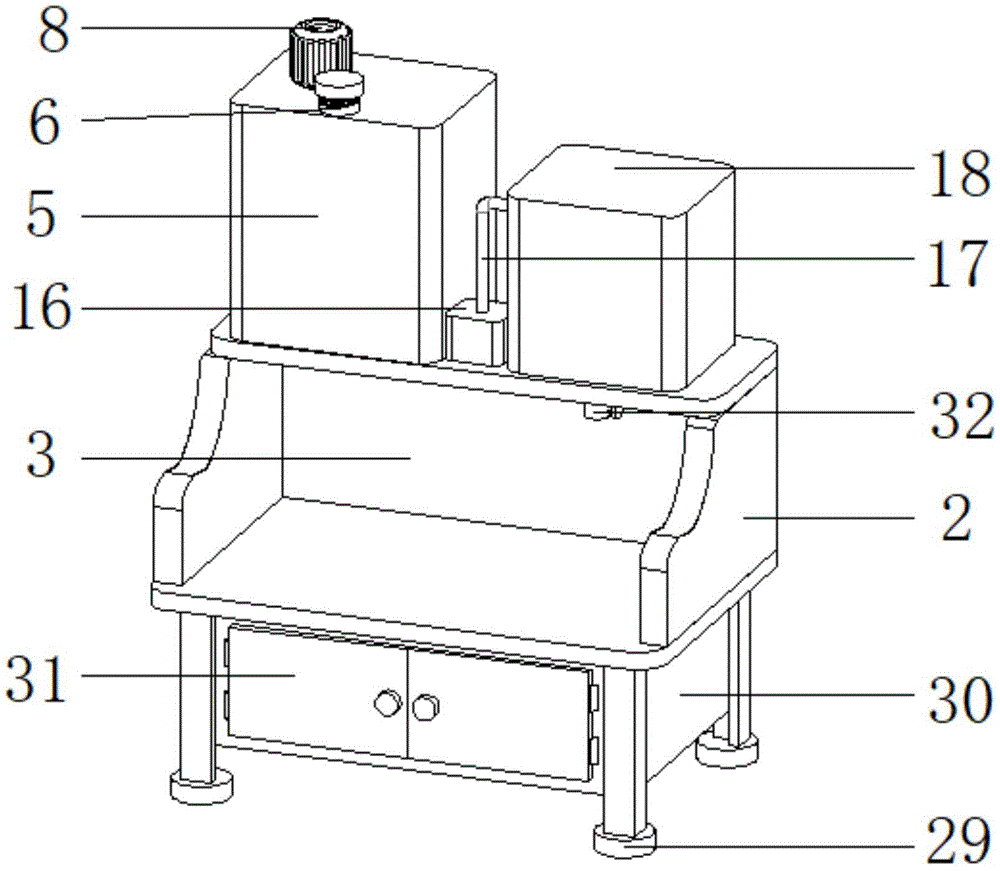

图1为本实用新型的第一种立体结构图；

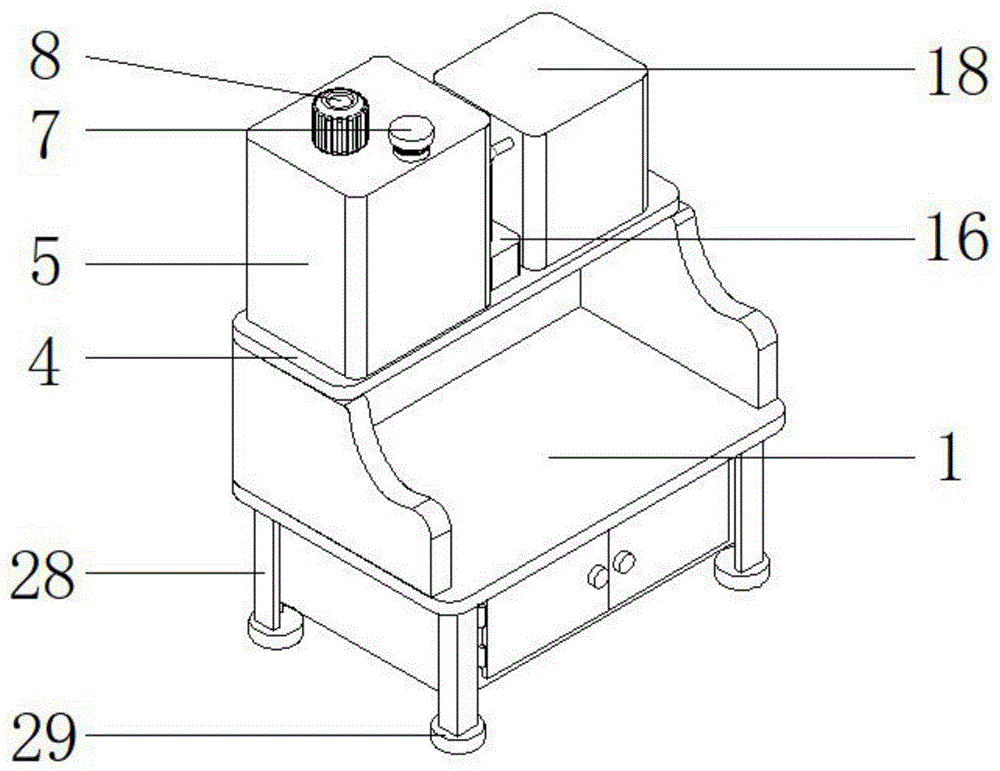

图2为本实用新型的第二种立体结构图；

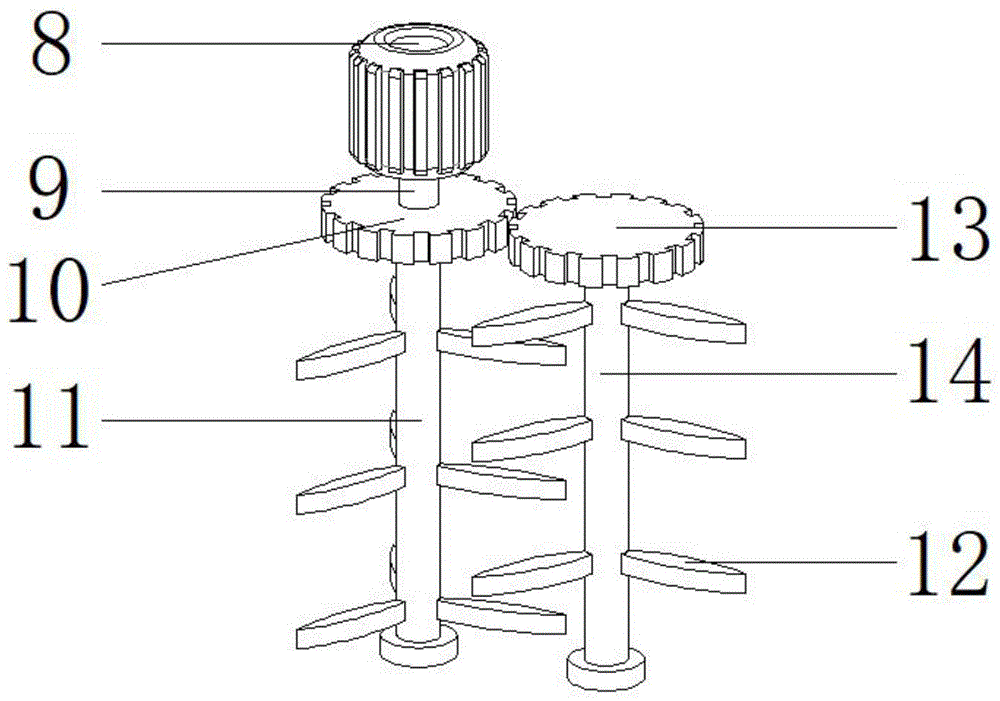

图3为本实用新型进步电机的立体结构图；

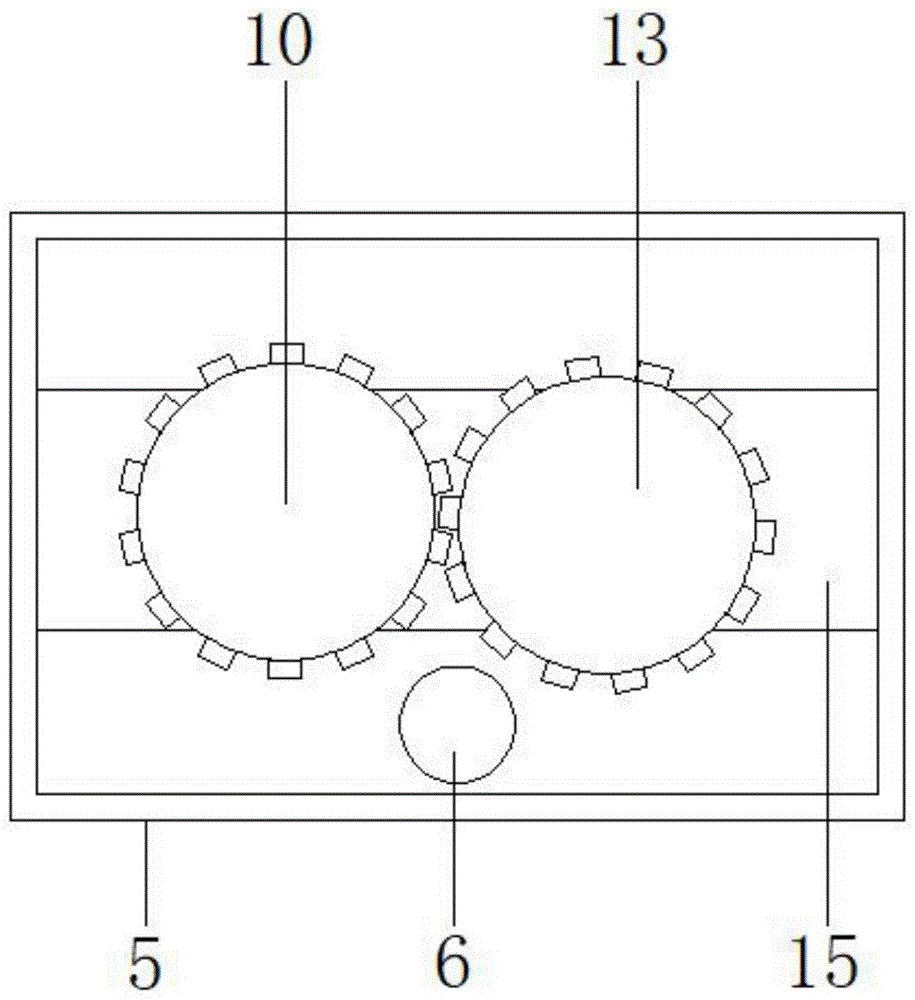

图4为本实用新型搅拌箱的俯剖视图；

图5为本实用新型过滤网兜的平面结构图；

图6为本实用新型伸缩杆的平面结构图。

图中：1工作台；2侧挡板；3后挡板；4安装板；5搅拌箱；6进料管； 7管盖；8进步电机；9转动轴；10主动齿轮；11第一搅拌轴；12搅拌叶； 13从动齿轮；14第二搅拌轴；15支撑板；16增压泵；17输料管；18过滤箱； 19过滤网兜；20环形撑；21连接块；22第一通孔；23固定块；24第二通孔； 25连接杆；26活动板；27伸缩杆；28支撑腿；29防滑底座；30储物柜；31 柜门；32出料管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-6，本实用新型提供以下技术方案：一种便于放置操作的生物提取装置，包括工作台1，工作台1的顶部设置有侧挡板2，侧挡板2的一端设置有后挡板3，方便于起到阻挡的作用，有利于在工作台1的表面上进行生物实验，后挡板3的顶部设置有安装板4，安装板4的顶部设置有搅拌箱5，方便于对生物材料溶液进行破碎搅拌，搅拌箱5的顶部安装有进步电机8，为搅拌提供动力源，进步电机8的输出端延伸至搅拌箱5的内部连接有转动轴9，转动轴9的底部设置有主动齿轮10，主动齿轮10的底部设置有支撑板15，方便于对主动齿轮10与从动齿轮13进行支撑固定，主动齿轮10的底部贯穿于支撑板15连接有第一搅拌轴11，支撑板15的顶部设置有从动齿轮13，从动齿轮13的底部贯穿于支撑板15连接有第二搅拌轴14，通过启动进步电机 8，使进步电机8在工作时带动转动轴9底部的主动齿轮10进行转动，主动齿轮10带动从动齿轮13进行转动，进而实现第一搅拌轴11与第二搅拌轴14 同步转动，节约了动力源，提高了生物的破碎工作效率，在生物分解时更加快速，搅拌箱5的一侧设置有输送机构，输送机构的一侧设置有过滤箱18，过滤箱18的内部设置有过滤网兜19，过滤网兜19能够将生物溶液和生物材料进行直接分离操作，从而避免生物提取溶液中的残渣残留，使得该生物提取工作的效率得到明显的提高，并且操作更加的方便，过滤网兜19的顶部设置有环形撑20，环形撑20的一侧设置有连接块21，过滤箱18内部的一端设置有固定块23，过滤箱18的底部贯穿于安装板4连接有出料管32，出料管 32上设置有控制阀门，方便于将过滤后的生物溶液排出，工作台1的底部设置有支撑腿28，支撑腿28的顶部设置有防滑底座29，增大了二者之间的摩擦力，减少地面对支撑腿28底部的磨损，支撑腿28的一侧设置有储物柜30，方便于对生物材料与试剂进行储存，使用时拿取更加便利，储物柜30的一端通过合页连接有柜门31，柜门31的边缘设置有防撞贴，能够避免关门时因力度过大产生噪音，柜门31的表面设置有把手，把手提供受力点，方便于对柜门31进行开启。

具体的，搅拌箱5的顶部设置有进料管6，进料管6的顶部设置有管盖7，通过设置的进料管6，方便于将生物溶液放置于搅拌箱5的内部进行破碎，进料管6与管盖7螺纹连接，方便于对搅拌箱5的内部进行密封，避免搅拌时溶液溅出。

具体的，支撑板15与进料管6错位分布，方便于将生物溶液投放到搅拌箱5的内部，不会被支撑板15阻挡。

具体的，主动齿轮10与从动齿轮13啮合连接，方便于在主动齿轮10转动时带动从动齿轮13进行转动，进而带动第二搅拌轴14进行转动，第一搅拌轴11与第二搅拌轴14搅拌的方向不一致，提高搅拌叶12的破碎工作效率, 第一搅拌轴11与第二搅拌轴14的表面均设置有搅拌叶12，搅拌叶12在第一搅拌轴11与第二搅拌轴14上等间距均匀分布，且搅拌叶12之间相对错位分布,使搅拌叶12在转动时不会发生碰撞，多个搅拌叶12转动，有利于提高破碎的工作效率。

具体的，输送机构包括有增压泵16，增压泵16的输出端连接有输料管 17，且输料管17延伸至过滤箱18的内部，通过启动增压泵16，使增压泵16 在工作时通过输料管17将粉碎后的生物材料溶液输送至过滤箱18的内部，方便于对生物材料溶液进行过滤。

具体的，连接块21的内部开设有第一通孔22，固定块23的内部开设有第二通孔24，固定块23的顶部设置有连接杆25，连接杆25的顶部设置有活动板26，活动板26的底部设置有伸缩杆27，通过将连接块21插至第二通孔 24的内部，连接杆25与活动板26活动卡接，手动转动活动板26，使伸缩杆 27卡嵌在第一通孔22的内部，从而对过滤网兜19进行安装固定，过滤网兜 19能够对破碎后的生物碎片进行过滤，通过收缩伸缩杆27，使伸缩杆27脱离于第一通孔22的内部，将连接块21抽出第二通孔24的内部，方便对过滤网兜19进行拆卸，从而方便将破碎后的生物碎片取出，从根本上减少生物溶液中碎片的残留。

本实用新型的工作原理及使用流程：本实用新型安装好过后，通过设置的进料管6、管盖7方便于对搅拌箱5进行密封，通过设置的进步电机8、主动齿轮10、第一搅拌轴11、从动齿轮13、第二搅拌轴14方便于搅拌叶12对生物材料进行破碎，通过设置的增压泵16、输料管17方便于将生物溶液输送到过滤箱18的内部，通过设置的连接块21、固定块23、活动板26、伸缩杆 27方便于对过滤网兜19进行安装与拆卸，本装置中所有用电设备均通过外接电源进行供电。
