技术领域

本实用新型涉及一种医药中间体的提取分离装置，尤其涉及一种卡介菌多糖核酸提取分离装置。

背景技术

卡介菌多糖核酸系用卡介菌经培养后收集菌体，采用热酚法提取分离菌体中的多糖与核酸，经纯化后制成的生物医药产品，主要用于预防和治疗慢性支气管炎、感冒及哮喘。目前，各生产厂家的卡介菌多糖核酸提取分离方法是把卡介菌的破碎菌悬液与热酚混匀，离心沉淀菌体，收集上清液，或把混合液导入不锈钢容器或量筒中静置，抽取上清液，再进一步纯化精制。离心法取上清液效率低，安全隐患较大；静置抽取上清液完全依赖手工操作，质量不易控制。同时在提取分离过程中，会产生较大量的苯酚蒸汽，对操作人员带来伤害，也污染环境。

实用新型内容

实用新型的目的：为了提供效果更好的一种卡介菌多糖核酸提取分离装置，具体目的见具体实施部分的多个实质技术效果。

为了达到如上目的，本实用新型采取如下技术方案：

一种卡介菌多糖核酸提取分离装置，其特征在于，包括依次管道连接的苯酚储罐1、提取罐3、静置柱9、苯酚洗气瓶13；提取罐罐体设固定搅拌器4，提取罐顶部设置注酚口2、加料口5；注酚口通过管道与苯酚储罐连接；提取罐底部设置出料口7和废液出口6，出料口通过管道与静置柱相连接；静置柱柱顶部设置进料口8、废气回收口12；静置柱的进料口通过管道与提取罐出料口连接，废气回收口通过管道与苯酚洗气瓶13相连接；静置柱底部设置排液口10。

本实用新型进一步技术方案在于，静置柱距离柱体底部1/3-1/2 处设置收料口11；洗气瓶设进气管和排气管，进气管一端与静置柱废气回收口相连，另一端伸入洗气瓶液面底部，苯酚蒸汽被洗气瓶中的液体吸收后，剩余空气能够通过排气管排入大气中。

本实用新型进一步技术方案在于，所述的提取罐3为双层保温罐，可通过夹层对罐体加热。

本实用新型进一步技术方案在于，所述的静置柱由玻璃或其它耐苯酚腐蚀的透明材料制成，静置柱直径与高度之比为1:3-6。

本实用新型进一步技术方案在于，所述的夹层能够通热水或夹层盘管，通过夹层或者夹层盘管能够对提取罐3加热。

本实用新型进一步技术方案在于，静置柱是一个或者是数个静置柱并列连接而成。

采用如上技术方案的本实用新型，相对于现有技术有如下有益效果：本实用新型的有益效果是，该装置适合规模化生产卡介菌多糖核酸，操作简便，生产效率高。有效成分分离过程直观可见，操作方便。整个提取分离过程均在密闭容器中进行，含苯酚的物料通过管道输送，有效降低苯酚蒸汽的排放量，减少了对操作人员的伤害，也更符合生态环保的要求。

附图说明

为了进一步说明本发明，下面结合附图进一步进行说明：

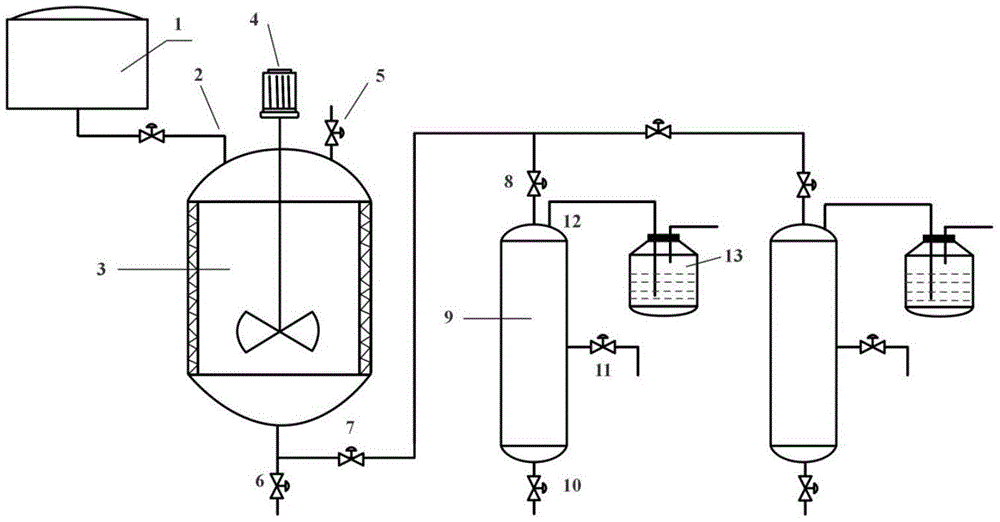

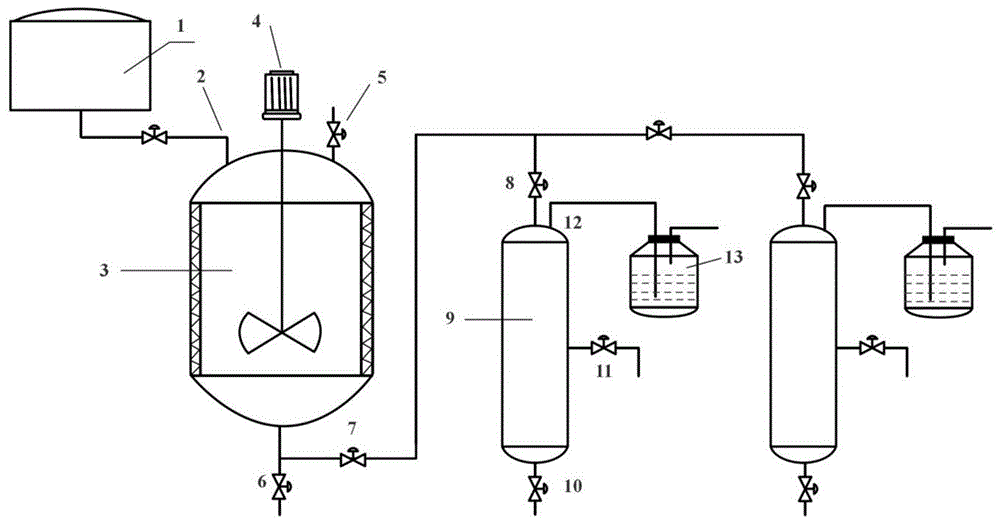

图1是本实用新型具体实施方式的机构示意图。

其中：1.苯酚储罐，2.注酚口，3提取罐，4.固定搅拌器， 5.加料口，6.废液出口，7.出料口，8.进料口，9.静置柱， 10.排液口，11.收料口，12.废气回收口，13.苯酚洗气瓶。

具体实施方式

下面结合附图和具体实施方式，进一步阐明本实用新型，应理解下述具体实施方式仅用于说明本实用新型而不用于限制本实用新型的范围。在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”、“顶”、“底”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

本专利提供多种并列方案，不同表述之处，属于基于基本方案的改进型方案或者是并列型方案。每种方案都有自己的独特特点。

一种卡介菌多糖核酸提取分离装置，包括依次管道连接的苯酚储罐1、提取罐3、静置柱9、苯酚洗气瓶13。提取罐为双层保温罐，可通过夹层对罐体加热，罐体设固定搅拌器4，顶部设置注酚口2、加料口5，注酚口通过管道与苯酚储罐连接。提取罐底部设置出料口7和废液出口6，出料口通过管道与静置柱相连接；静置柱由玻璃或其它耐苯酚腐蚀的透明材料制成，静置柱直径与高度之比为1:3-6，柱顶部设置进料口8、废气回收口12，进料口通过管道与提取罐出料口连接，废气回收口通过管道与苯酚洗气瓶13相连接。柱底部设置排液口10。距离柱体底部1/3-1/2处设置收料口11；洗气瓶设进气管和排气管，进气管一端与静置柱废气回收口相连，另一端伸入洗气瓶液面底部，苯酚蒸汽被洗气瓶中的液体吸收后，剩余空气通过排气管排入大气中。

使用时，苯酚储罐1中的液化苯酚，通过注酚口2注入提取罐3 中，破碎的卡介菌菌悬液通过加料口5加入提取罐中，启动搅拌器4，充分搅拌混匀，由夹层或夹层盘管给料液加温，由自动控温仪控制加热温度保温提取；或者采用单独的温控设备也可以。

保温结束后，混合料液通过出料口7导入静置柱9中静置。在此过程中，热的混合料液所产生气体，经过苯酚洗气瓶13中的液体，其中的苯酚蒸汽被吸收。待静置柱9中的混合料液明显分层后，从排液口10放出部分下层苯酚，使上清液的下液面恰好在收料口11位置时关闭排液口10阀门，打开收料口11阀门，把含有卡介菌多糖核酸的上清液收集起来。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本领域的技术人员应该了解本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的范围内。
