技术领域

本实用涉及生物学技术领域，具体为一种便于颗粒细胞分离培养的试剂盒。

背景技术

卵泡(follicle)中卵母细胞四周有一层菱形或扁平细胞围绕，在卵泡开始发育、卵细胞成长的同时，周围的菱形细胞变为立方形，并由单层增生成复层，因其细胞浆内含有颗粒，故称为颗粒细胞(granulosacells)。初级卵泡的颗粒细胞为单层；次级卵泡的颗粒细胞增至复层；成熟卵泡的颗粒细胞展开又变为单层。颗粒细胞的胞核大而圆，着色深，细胞的游离面有许多细长突起伸入放射带的凹陷部。

现有的颗粒细胞培养试剂盒，其本身仅起到对细胞进行存放收纳的作用，使用功能单一，同时试剂盒内未设置有任何控温结构，从而会对后续细胞存放造成一定程度影响，存放效果较差，同时缺乏后续试验人员对细胞进行试验操作时的辅助效果，大大提高后续细胞处理难度，实用程度较差。

所以，如何设计一种便于颗粒细胞分离培养的试剂盒，成为我们当前需要解决的问题。

实用新型内容

本实用新型的目的在于提供一种便于颗粒细胞分离培养的试剂盒，以解决上述背景技术中提出功能单一、存放效果较差和实用程度较差的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于颗粒细胞分离培养的试剂盒，包括试剂盒装置主体、加工盒、存放盒和离心分离试管，所述试剂盒装置主体的顶部左侧固定连接有加工盒，所述加工盒的内部底端左侧固定连接有电机，所述电机的顶端搭接相连有传动轴，所述加工盒的内部中间两端固定连接有限位防护层，所述加工盒的内部底端右侧固定连接有震动电机，所述震动电机的顶端搭接相连有震动台，所述加工盒的右端固定连接有存放盒，所述存放盒的内部底端固定连接有蓄电池，所述存放盒的内部底部固定连接有试管承放板，所述试管承放板的顶端搭接相连有试管，所述试剂盒装置主体的左上角活动连接有合页轴，所述加工盒的顶端左侧嵌入连接有离心分离试管，所述离心分离试管的外围固定连接有外管，所述外管的顶端内侧嵌入连接有内管，所述内管的底部固定连接有过滤铜网。

优选的，所述合页轴的左端固定连接有顶盖，所述顶盖的顶端两侧固定连接有防护海绵垫，所述试剂盒装置主体的正面底部中间嵌入连接有控制台，所述试剂盒装置主体的底端四周固定连接有抗震座。

优选的，所述传动轴的顶端固定连接有试管粘贴台。

优选的，左端所述限位防护层的中间内侧活动连接有辅助轴。

优选的，所述存放盒的内部左端中间固定连接有冷凝管。

优选的，所述加工盒由内部底端左侧的电机、电机顶端的传动轴、传动轴顶端的试管粘贴台、内部底端右侧的震动电机和震动电机顶端的震动台共同组成。

优选的，所述离心分离试管由底部外围的外管、外管内侧的内管和内管底部的过滤铜网共同组成。

与现有技术相比，本种实用新型的有益效果是：

1.该种便于颗粒细胞分离培养的试剂盒，加工盒，其内部空间可主要分为两大类，左侧为针对细胞离心过滤的离心过滤箱，右侧为针对细胞进行震荡洗涤的震荡洗涤箱，极大程度便于试验人员试验工作，提高试验效率和质量，体现了本实用新型的实用性。

2.该种便于颗粒细胞分离培养的试剂盒，离心分离试管，当试验人员将装有颗粒细胞的离心分离试管放入加工盒内，对电机进行启动，使得其带动顶端的传动轴和承放有离心分离试管的试管粘贴台进行转动，使得达到控制离心分离试管内的颗粒细胞进行离心工作(离心时长为五分钟，转速为1000 转/秒)并通过过滤铜网，能够有效针对颗粒细胞内的卵母细胞和细胞膜等杂质进行过滤工作，达到高效过滤的作用，体现了本实用新型的高效性。

附图说明

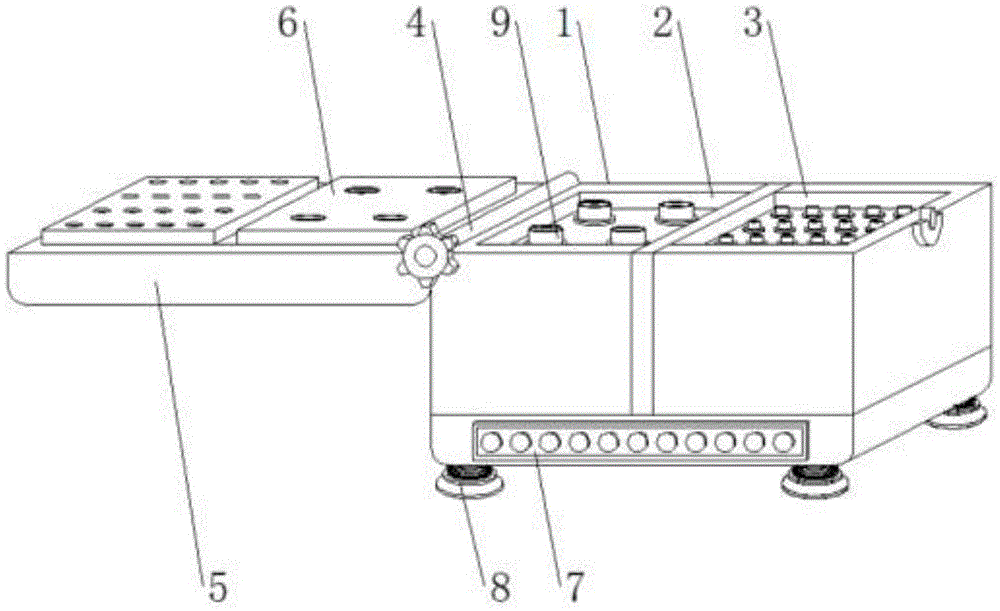

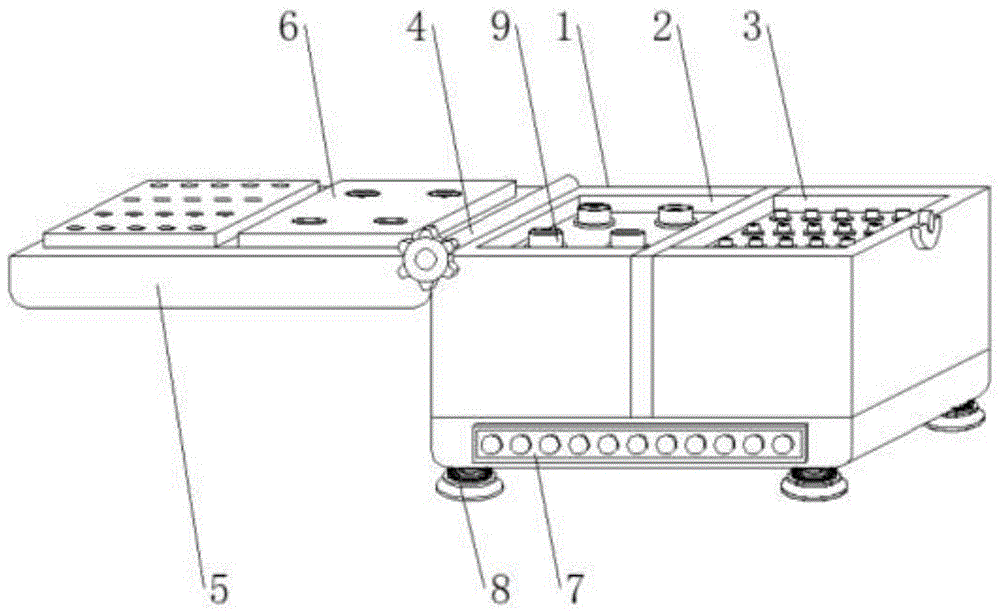

图1为本实用新型的整体结构示意图；

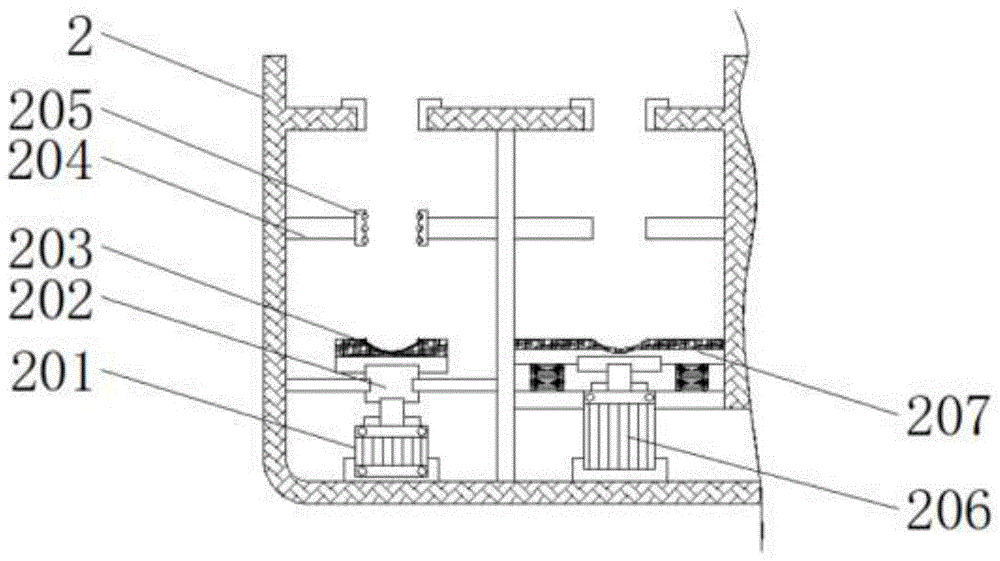

图2为本实用新型的加工盒部分剖面结构示意图；

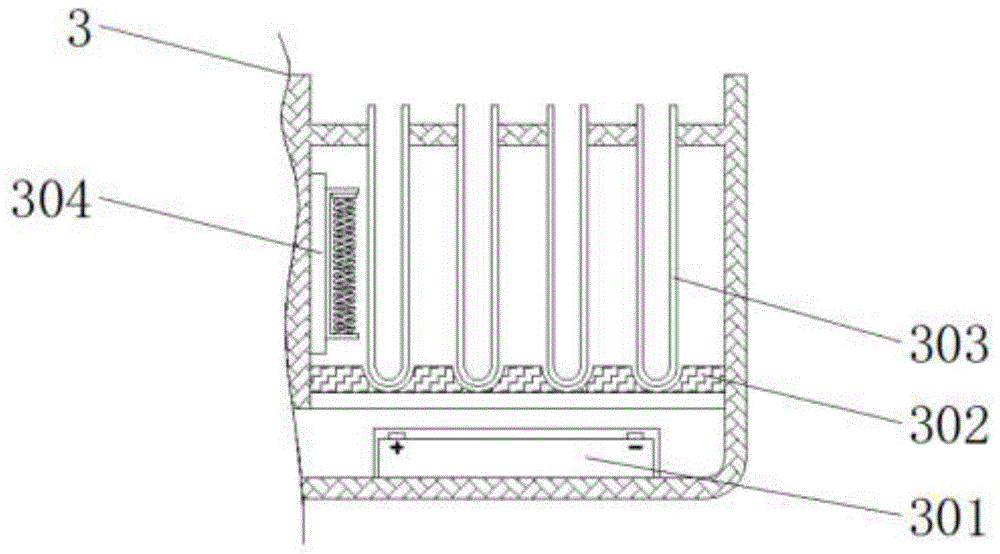

图3为本实用新型的存放盒部分剖面结构示意图；

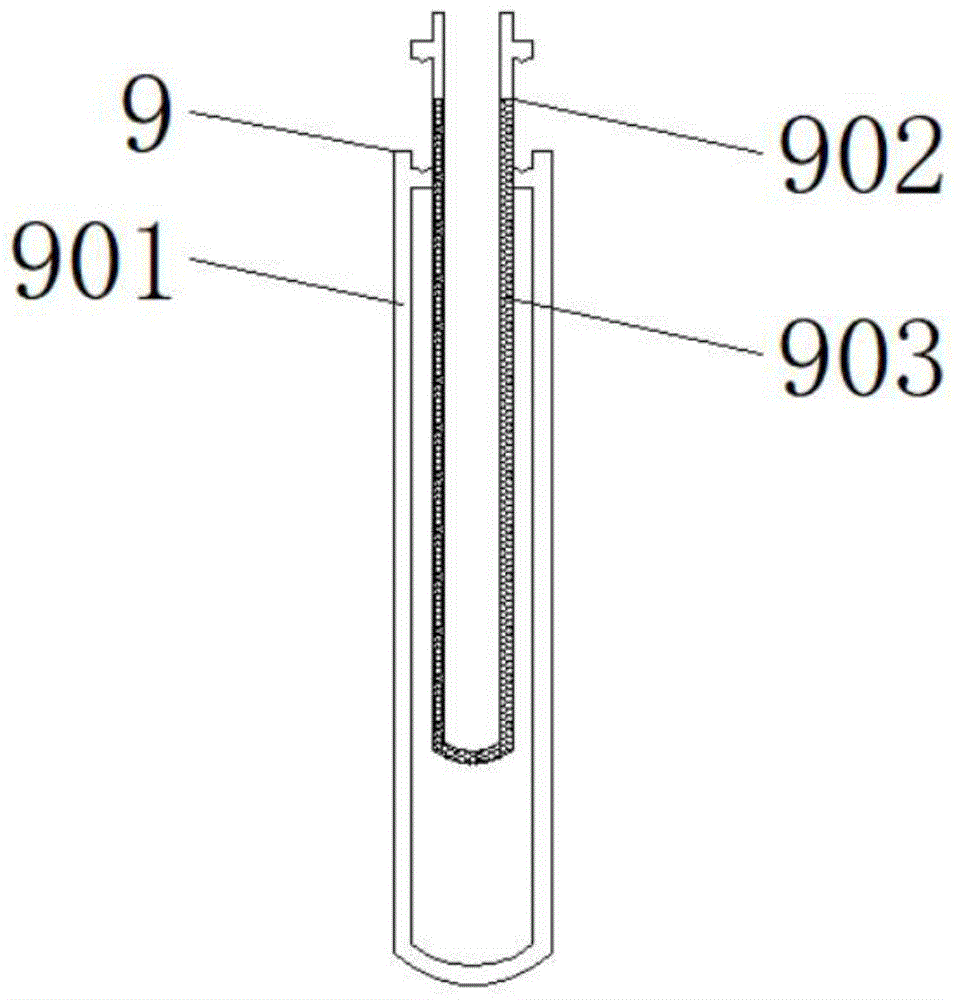

图4为本实用新型的离心分离试管部分剖面结构示意图；

图中：1、试剂盒装置主体，2、加工盒，201、电机，202、传动轴，203、试管粘贴台，204、限位防护层，205、辅助轴，206、震动电机，207、震动台，3、存放盒、301、蓄电池，302、试管承放板，303、试管，304、冷凝管， 4、合页轴，5、顶盖，6、防护海绵垫，7、控制台，8、抗震座，9、离心分离试管，901、外管，902、内管，903、过滤铜网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例一，请参阅图1-4，本实用新型提供一种技术方案：一种便于颗粒细胞分离培养的试剂盒，包括试剂盒装置主体1、加工盒2、存放盒3和离心分离试管9，试剂盒装置主体1的顶部左侧固定连接有加工盒2，加工盒2的内部底端左侧固定连接有电机201，电机201的顶端搭接相连有传动轴202，加工盒2的内部中间两端固定连接有限位防护层204，加工盒2的内部底端右侧固定连接有震动电机206，震动电机206的顶端搭接相连有震动台207，加工盒2的右端固定连接有存放盒3，存放盒3的内部底端固定连接有蓄电池 301，存放盒3的内部底部固定连接有试管承放板302，试管承放板302的顶端搭接相连有试管303，试剂盒装置主体1的左上角活动连接有合页轴4，合页轴4的左端固定连接有顶盖5，顶盖5的顶端两侧固定连接有防护海绵垫6，试剂盒装置主体1的正面底部中间嵌入连接有控制台7，试剂盒装置主体1的底端四周固定连接有抗震座8，加工盒2的顶端左侧嵌入连接有离心分离试管 9，离心分离试管9的外围固定连接有外管901，外管901的顶端内侧嵌入连接有内管902，内管902的底部固定连接有过滤铜网903。

优选的，传动轴202的顶端固定连接有试管粘贴台203，首先需知试管粘贴台203本身顶部采用橡胶垫材料制成，且橡胶垫顶端内侧设置有与离心分离试管9底端外形相互贴合的圆弧槽，且圆弧槽内设置有可更换贴板，能够便于试验人员将离心分离试管9放入加工盒2内时，通过试管粘贴台203对离心分离试管9底端进行防护和粘贴固定，能够便于后续支管粘贴台203在转动工作时其顶端离心分离试管9本身的稳定，确保后续细胞离心分离质量，体现了本实用新型的结构防护性。

优选的，左端限位防护层204的中间内侧活动连接有辅助轴205，首先需知辅助轴205主要套接在离心分离试管9的中间外围，能够配合限位防护层 204对离心分离管9进行限位防护，提高其在加工盒2内的工作稳定，避免离心分离试管9直接与限位防护层204相互接触时，两者之间摩擦较大导致离心分离试管9本身在转动时受到一定程度影响，从而降低细胞离心时的工作质量，并通过辅助轴205内设置的轴珠，能够在不影响离心分离试管9正常转动的同时，起到对内侧离心分离试管9的稳定。

优选的，存放盒3的内部左端中间固定连接有冷凝管304，当实验人员需对颗粒细胞进行存放盒携带工作时，可通过按压控制台7上的冷凝管控制钮，对存放盒3内的冷凝管304进行启动，使得冷凝管304对存放盒3内存放的试管进行降温处理，使得保证颗粒细胞本身活性的同时降低细胞代谢，有利于细胞本身的存放盒便于后续运输工作，同时试验人员可根据不同颗粒细胞所需的存放温度对冷凝管304进行调节，体现了本实用新型的存放性。

优选的，加工盒2由内部底端左侧的电机201、电机201顶端的传动轴 202、传动轴202顶端的试管粘贴台203、内部底端右侧的震动电机206和震动电机206顶端的震动台207共同组成，首先需知加工盒2内部空间可主要分为两大类，左侧为针对细胞离心过滤，右侧为针对细胞进行震荡洗涤，试验人员可先将装有颗粒细胞和HBSS试剂的试管203直接插入加工盒2右侧的震荡洗涤槽内，通过按压控制台7上的震动电机控制钮，对震动电机206进行启动，并通过震动电机206带动其顶端承放有试管203的震动台207进行震动，使得对试管203内的颗粒细胞进行震荡洗涤，同时在震荡过程中能够使得对颗粒细胞卵泡破裂使其内部颗粒细胞挤出，之后试验人员可将震荡洗涤后的颗粒细胞放入离心分离试管9内，并将离心分离试管9放入离心过滤箱内，对颗粒细胞进行离心分离和过滤处理工作，极大程度便于试验人员试验工作，提高试验效率和质量，体现了本实用新型的实用性。

优选的，离心分离试管9由底部外围的外管901、外管901内侧的内管 902和内管902底部的过滤铜网903共同组成，首先需知过滤铜网903本身为 400目滤网结构，之后当试验人员将装有颗粒细胞的离心分离试管9放入加工盒2内后，可通过按压控制台7上的电机控制钮，对电机201进行启动，使得其带动顶端的传动轴202和承放有离心分离试管9的试管粘贴台203进行转动，使得达到控制离心分离试管9内的颗粒细胞进行离心工作(离心时长为五分钟，转速为1000转/秒)之后通过过滤铜网903，能够有效针对颗粒细胞内的卵母细胞和细胞膜等杂质进行过滤工作，并将其离心甩出至外管901 内，达到高效过滤的作用，有效提高颗粒细胞过滤质量，体现了本实用新型的高效性。

工作原理：首先，当实验人员需对颗粒细胞进行存放盒携带工作时，可通过按压控制台7上的冷凝管控制钮，对存放盒3内的冷凝管304进行启动，使得冷凝管304对存放盒3内存放的试管进行降温处理，使得保证颗粒细胞本身活性的同时降低细胞代谢，有利于细胞本身的存放盒便于后续运输工作，同时试验人员可根据不同颗粒细胞所需的存放温度对冷凝管304进行调节，体现了本实用新型的存放性；

然后，需知加工盒2内部空间可主要分为两大类，左侧为针对细胞离心过滤，右侧为针对细胞进行震荡洗涤，试验人员可先将装有颗粒细胞和HBSS 试剂的试管203直接插入加工盒2右侧的震荡洗涤槽内，通过按压控制台7 上的震动电机控制钮，对震动电机206进行启动，并通过震动电机206带动其顶端承放有试管203的震动台207进行震动，使得对试管203内的颗粒细胞进行震荡洗涤，同时在震荡过程中能够使得对颗粒细胞卵泡破裂使其内部颗粒细胞挤出，之后试验人员可将震荡洗涤后的颗粒细胞放入离心分离试管9 内，并将离心分离试管9放入离心过滤箱内，对颗粒细胞进行离心分离和过滤处理工作，极大程度便于试验人员试验工作，提高试验效率和质量，体现了本实用新型的实用性；

接着，需知过滤铜网903本身为400目滤网结构，之后当试验人员将装有颗粒细胞的离心分离试管9放入加工盒2内后，可通过按压控制台7上的电机控制钮，对电机201进行启动，使得其带动顶端的传动轴202和承放有离心分离试管9的试管粘贴台203进行转动，使得达到控制离心分离试管9 内的颗粒细胞进行离心工作(离心时长为五分钟，转速为1000转/秒)之后通过过滤铜网903，能够有效针对颗粒细胞内的卵母细胞和细胞膜等杂质进行过滤工作，并将其离心甩出至外管901内，达到高效过滤的作用，有效提高颗粒细胞过滤质量，体现了本实用新型的高效性；

紧接着，需知试管粘贴台203本身顶部采用橡胶垫材料制成，且橡胶垫顶端内侧设置有与离心分离试管9底端外形相互贴合的圆弧槽，且圆弧槽内设置有可更换贴板，能够便于试验人员将离心分离试管9放入加工盒2内时，通过试管粘贴台203对离心分离试管9底端进行防护和粘贴固定，能够便于后续支管粘贴台203在转动工作时其顶端离心分离试管9本身的稳定，确保后续细胞离心分离质量，体现了本实用新型的结构防护性；

最后，需知辅助轴205主要套接在离心分离试管9的中间外围，能够配合限位防护层204对离心分离管9进行限位防护，提高其在加工盒2内的工作稳定，避免离心分离试管9直接与限位防护层204相互接触时，两者之间摩擦较大导致离心分离试管9本身在转动时受到一定程度影响，从而降低细胞离心时的工作质量，并通过辅助轴205内设置的轴珠，能够在不影响离心分离试管9正常转动的同时，起到对内侧离心分离试管9的稳定，这就是该种便于颗粒细胞分离培养的试剂盒的工作原理。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
