技术领域

本实用新型属于饲料提取技术领域，具体涉及一种动物饲料微生物检测抽取装置。

背景技术

中国专利申请号为CN 209836187 U公开了一种用于饲料微生物检测的检测样本提取装置，其装置对于样品的取出较麻烦，降低了工作效率，并且装置只具有一个样品管，装置较单一。

实用新型内容

为解决上述背景技术中提出的问题，本实用新型提供了一种动物饲料微生物检测抽取装置，具有样品取出方便，工作效率高，装置更加全面的特点。

为实现上述目的，本实用新型提供如下技术方案：一种动物饲料微生物检测抽取装置，包括第一取样瓶，所述第一取样瓶的一侧设置有第二取样瓶，所述第一取样瓶和第二取样瓶之间设置有固定筒，所述固定筒的内部设置有提竿，所述提竿的上端设置有提手，所述提竿的另一端设置有第二限位块，所述提竿的下侧表面设置有第二滑杆，所述第二滑杆远离第一取样瓶的一端设置有第二活塞块，所述第二滑杆下侧提竿的表面靠近第一取样瓶的一侧设置有第一滑杆，所述第一滑杆远离第二取样瓶的一端设置有第一活塞块，所述第一滑杆和第二滑杆上均设置有第一限位块，所述第一限位块和固定筒之间第一滑杆和第二滑杆的表面均设置有复位弹簧。

优选的，所述提竿与第二滑杆和第一滑杆之间均通过滑动连接。

优选的，所述复位弹簧与第一限位块和固定筒之间均通过卡扣连接固定。

优选的，所述固定筒上设置有供第二滑杆和第一滑杆穿过的通孔。

优选的，所述第一活塞块和第二活塞块均为橡胶结构。

优选的，所述提竿和固定筒之间滑动连接。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过设置提竿、第一滑杆、第二滑杆和复位弹簧，通过将提竿向上拉可带动第二滑杆上的第二活塞块移动，将提竿向下按动可带动第一滑杆上的第一活塞块移动，方便工作人员将样品瓶中的样品进行取出，提高了工作效率。

2、本实用新型通过设置第一取样瓶和第二取样瓶，提高装置的全面性，通过设置两个取样瓶，工作人员可根据情况将不同的样品分别提取在第一取样瓶和第二取样瓶中，方便工作人员的使用，提高了装置的实用性。

附图说明

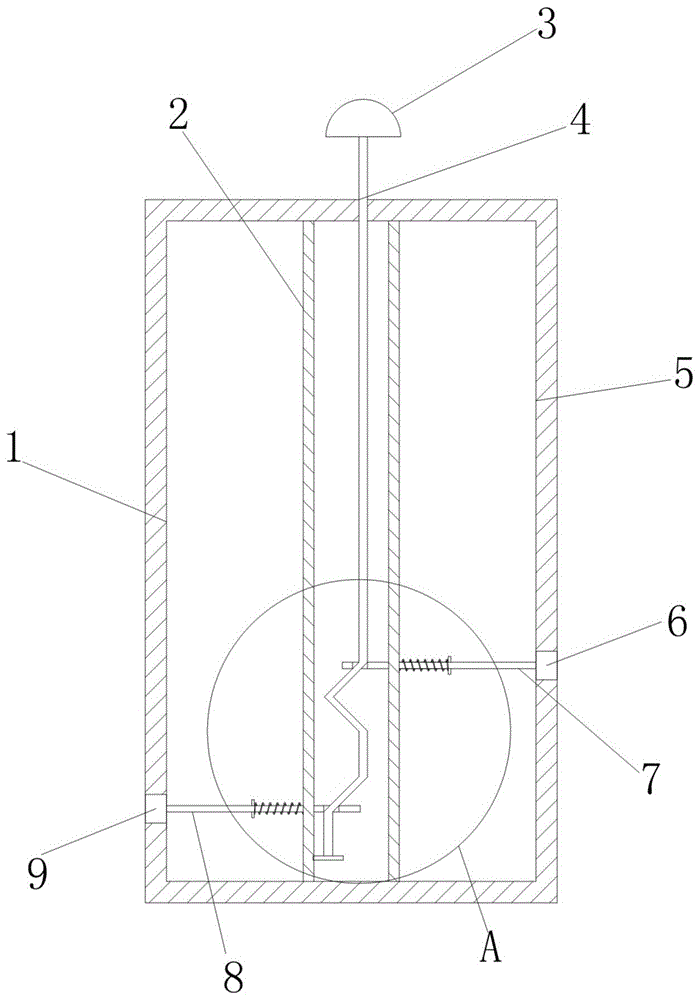

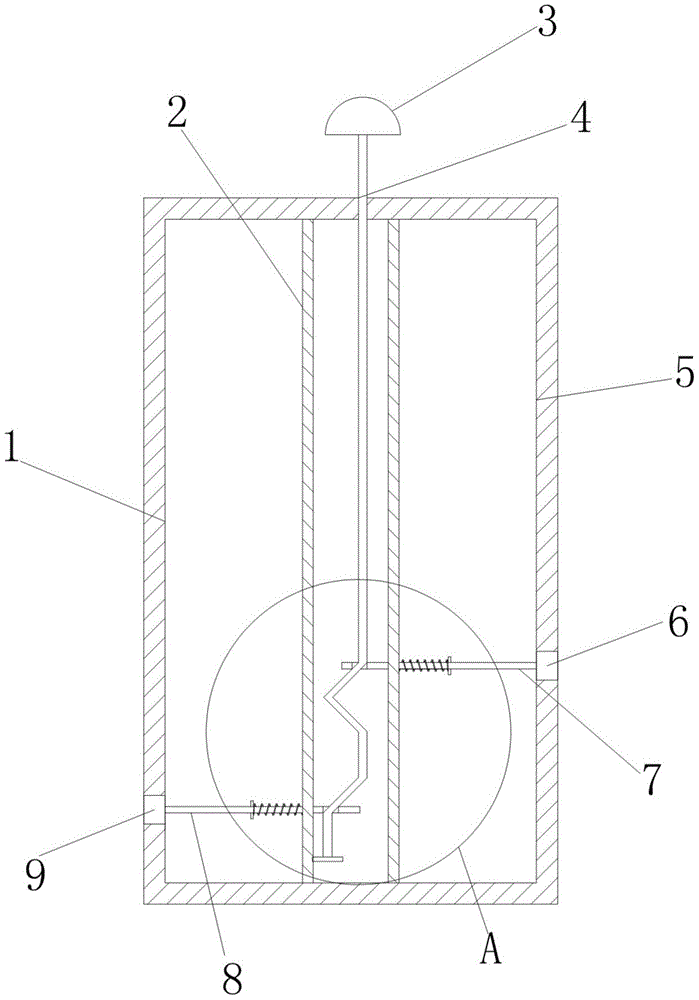

图1为本实用新型的结构示意图；

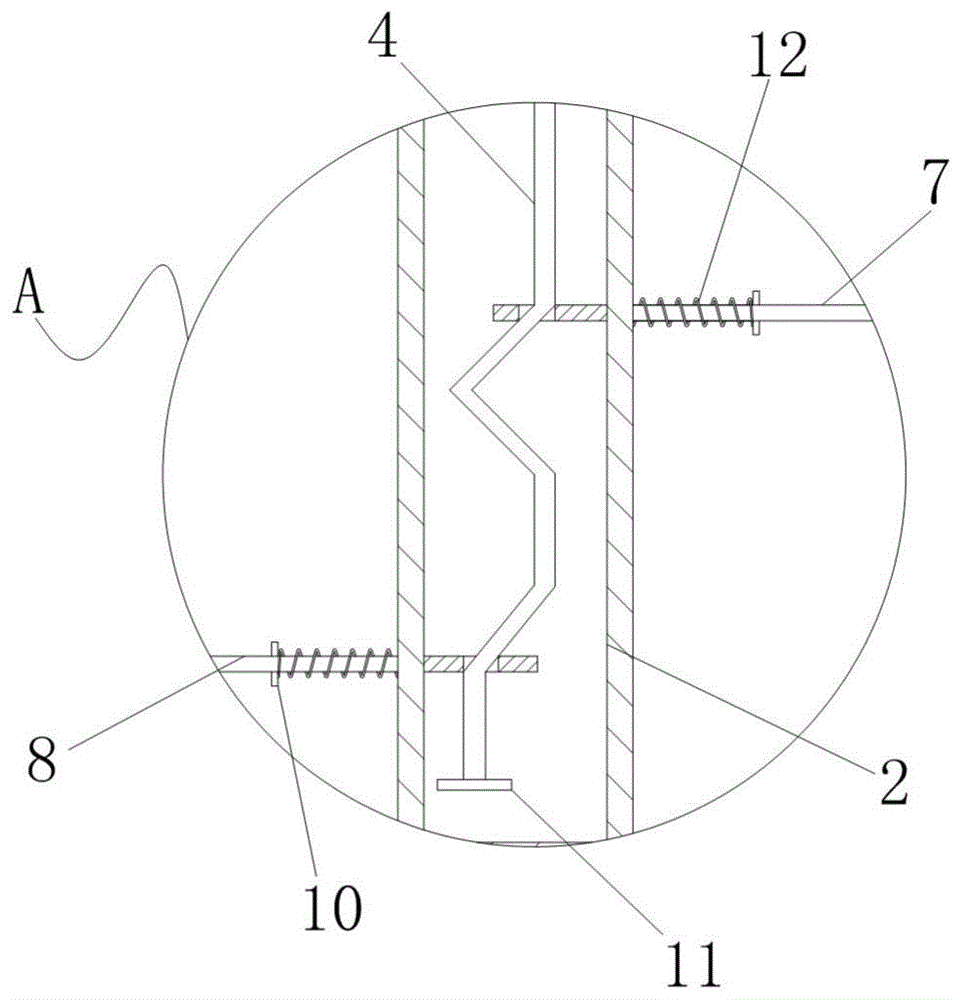

图2为本实用新型图1的A处的结构示意图；

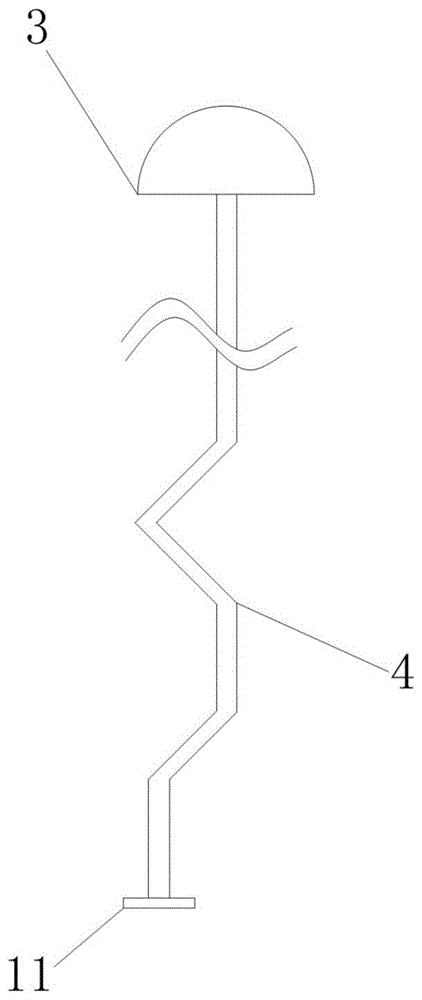

图3为本实用新型提竿的结构示意图；

图中：1、第一取样瓶；2、固定筒；3、提手；4、提竿；5、第二取样瓶；6、第二活塞块；7、第二滑杆；8、第一滑杆；9、第一活塞块；10、第一限位块；11、第二限位块；12、复位弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供以下技术方案：一种动物饲料微生物检测抽取装置，包括第一取样瓶1，第一取样瓶1的一侧设置有第二取样瓶5，第一取样瓶1和第二取样瓶5之间设置有固定筒2，固定筒2的内部设置有提竿4，提竿4的上端设置有提手3，提竿4的另一端设置有第二限位块11，提竿4的下侧表面设置有第二滑杆7，第二滑杆7远离第一取样瓶1的一端设置有第二活塞块6，第二滑杆7下侧提竿4的表面靠近第一取样瓶1的一侧设置有第一滑杆8，第一滑杆8远离第二取样瓶5的一端设置有第一活塞块9，第一滑杆8和第二滑杆7上均设置有第一限位块10，第一限位块10和固定筒2之间第一滑杆8和第二滑杆7的表面均设置有复位弹簧12。

具体的，提竿4与第二滑杆7和第一滑杆8之间均通过滑动连接。

通过采用上述技术方案，使提竿4可以向上或者向下移动。

具体的，复位弹簧12与第一限位块10和固定筒2之间均通过卡扣连接固定。

通过采用上述技术方案，卡扣连接更加牢固且方便拆卸。

具体的，固定筒2上设置有供第二滑杆7和第一滑杆8穿过的通孔。

通过采用上述技术方案，使第二滑杆7和第一滑杆8可在固定筒2上滑动。

具体的，第一活塞块9和第二活塞块6均为橡胶结构。

通过采用上述技术方案，橡胶结构密封性更强。

具体的，提竿4和固定筒2之间滑动连接。

通过采用上述技术方案，通过提竿4可带动第二滑杆7和第一滑杆8移动。

本实用新型的工作原理及使用流程：本实用新型使用时，将装置安装在合适位置，当需要进行采样时，向上拉动提竿4，提竿4带动第二滑杆7滑动，第二滑杆7带动第二活塞块6移动，使样品进入第二取样瓶5中，向下推动提竿4可带动第一滑杆8上的第一活塞块9移动，使样品可以进入到第一取样瓶1中，当需要将第一取样瓶1和第二取样瓶5中的样品进行取出时，只需将提竿4向上拉动或者向下推动，可带动第一活塞块9和第二活塞块6移动，将第一取样瓶1和第二取样瓶5中的样品分别取出，通过一根提竿4控制两个取样瓶的开关方便工作人员的使用，提高了工作效率，同时设置两个取样瓶提高装置的全面性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
