技术领域

本实用新型涉及细胞生物培养技术领域，具体涉及一种细胞生物学实验样品培养设备。

背景技术

在细胞生物培养中，在拿取培养皿的过程中，不小心碰到培养皿有可能会使得培养皿翻洒，且在进行光线对细胞培养的过程中，需要形成对照组，为此，现提出一种细胞生物学实验样品培养设备。

实用新型内容

本实用新型的目的在于针对现有技术的缺陷和不足，提出一种细胞生物学实验样品培养设备，能够将培养皿抵设固定，避免培养皿被碰到后翻洒，提高了实用性；减少其他光线对对照实验的影响，使得实验更加精确。

为实现上述目的，本实用新型采用的技术方案是：它包含箱体、门体、一号固定板、二号固定板、一号弹簧、一号内螺纹管、二号橡胶垫、一号培养皿、一号通气板、一号遮光板、一号LED灯、二号LED灯、二号弹簧、二号内螺纹管、四号橡胶垫、二号培养皿、二号通气板、二号遮光板、三号LED灯、四号LED灯；箱体内设温控机构；箱体前侧壁的开口上铰接有门体；数个一号固定板固定在箱体左内侧壁上，数个二号固定板固定在箱体右侧壁上，一号固定板和二号固定板上下交错设置；一号固定板上开设有一号放置孔，一号放置孔的左侧内壁上固定有一号橡胶垫；一号放置孔右侧开设有一号孔洞，一号弹簧的右端固定在一号孔洞内，一号弹簧的左端固定在一号内螺纹管内；一号内螺纹管的左端固定有二号橡胶垫；一号培养皿放设在一号放置孔中，一号培养皿设于一号橡胶垫和二号橡胶垫之间；一号固定板右侧固定有一号通气板，一号通气板上开设有数个一号通气孔；一号固定板上端右侧固定有一号遮光板，一号遮光板左侧设有数个一号LED灯；数个二号LED灯设于一号固定板上方的箱体左内侧壁上；一号LED灯与二号LED灯与外部电源连接；

二号固定板上开设有二号放置孔，二号放置孔的右侧内壁上固定有三号橡胶垫；二号放置孔左侧开设有二号孔洞，二号弹簧的左端固定在二号孔洞内，二号弹簧的右端固定在二号内螺纹管内；二号内螺纹管的右端固定有四号橡胶垫；二号培养皿放设在二号放置孔中，二号培养皿设于三号橡胶垫和四号橡胶垫之间；二号固定板左侧固定有二号通气板，二号通气板上开设有数个二号通气孔；二号固定板上端左侧固定有二号遮光板，二号遮光板右侧设有数个三号LED灯；数个四号LED灯设于二号固定板上方的箱体右内侧壁上；三号LED灯与四号LED灯与外部电源连接。

进一步地，所述的箱体的顶板上固定有把手。

进一步地，所述的门体的上开设有数个一号通孔，一号通孔与一号培养皿一一对应设置；门体上开设有数个二号通孔，二号通孔与二号培养皿一一对应设置；一号通孔内嵌设有一号放大镜，二号通孔内嵌设有二号放大镜；一号通孔前端堵设有一号橡胶塞，一号橡胶塞前侧固定有一号拉环；二号通孔前端堵设有二号橡胶塞，二号橡胶塞前侧固定有二号拉环。

进一步地，所述的箱体上固定有数个一号标识层，一号标识层设于一号通孔的右侧；箱体上固定有数个二号标识层，二号标识层设于二号通孔的左侧。

采用上述结构后，本实用新型有益效果为：本实用新型所述的一种细胞生物学实验样品培养设备，能够将培养皿抵设固定，避免培养皿被碰到后翻洒，提高了实用性；减少其他光线对对照实验的影响，使得实验更加精确。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

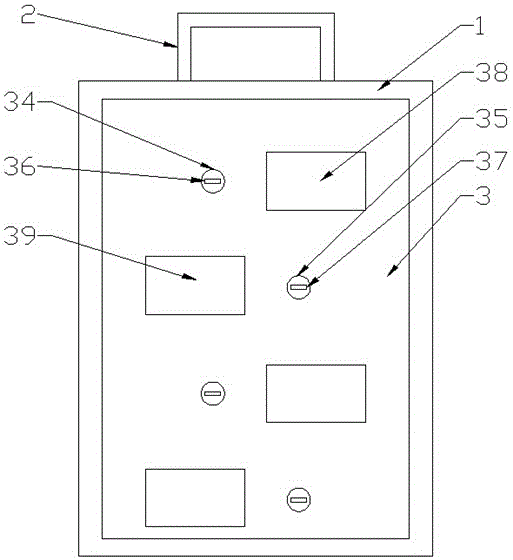

图1是本实用新型的结构示意图。

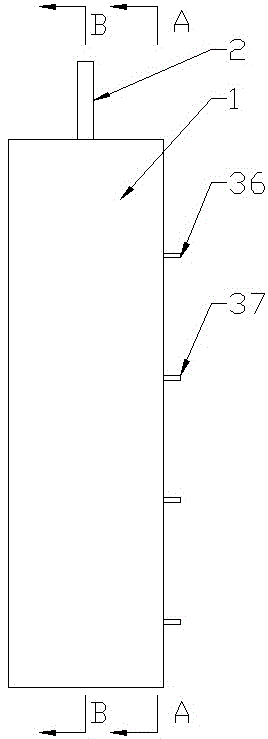

图2是图1的左视图。

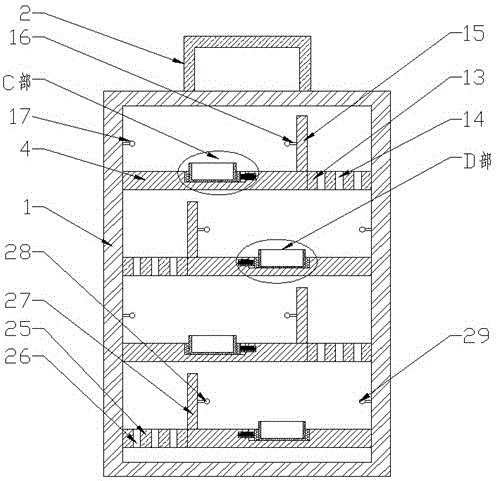

图3是图2中的A-A向剖视图。

图4是图2中的B-B向剖视图。

图5是图4中的C部放大图。

图6是图4中的D部放大图

附图标记说明：

箱体1、把手2、门体3、一号固定板4、二号固定板5、一号放置孔6、一号橡胶垫7、一号孔洞8、一号弹簧9、一号内螺纹管10、二号橡胶垫11、一号培养皿12、一号通气板13、一号通气孔14、一号遮光板15、一号LED灯16、二号LED灯17、二号放置孔18、三号橡胶垫19、二号孔洞20、二号弹簧21、二号内螺纹管22、四号橡胶垫23、二号培养皿24、二号通气板25、二号通气孔26、二号遮光板27、三号LED灯28、四号LED灯29、一号通孔30、二号通孔31、一号放大镜32、二号放大镜33、一号橡胶塞34、二号橡胶塞35、一号拉环36、二号拉环37、一号标识层38、二号标识层39。

具体实施方式

下面结合附图对本实用新型作进一步的说明。

参看如图1至图6所示，本具体实施方式采用的技术方案是：它包含箱体1、把手2、门体3、一号固定板4、二号固定板5、一号弹簧9、一号内螺纹管10、二号橡胶垫11、一号培养皿12、一号通气板13、一号遮光板15、一号LED灯16、二号LED灯17、二号弹簧21、二号内螺纹管22、四号橡胶垫23、二号培养皿24、二号通气板25、二号遮光板27、三号LED灯28、四号LED灯29；箱体1的顶板上通过螺栓固定有把手2；箱体1内设温控机构，温控机构与现有技术中细胞培养设备中的温控机构原理一致；箱体1前侧壁的开口上铰接有门体3；数个一号固定板4通过螺栓固定在箱体1左内侧壁上，数个二号固定板5通过螺栓固定在箱体1右侧壁上，一号固定板4和二号固定板5上下交错设置；

一号固定板4上开设有一号放置孔6，一号放置孔6的左侧内壁上通过胶水粘贴固定有一号橡胶垫7；一号放置孔6右侧开设有一号孔洞8，一号弹簧9的右端通过螺钉固定在一号孔洞8内，一号弹簧9的左端通过螺钉固定在一号内螺纹管10内；一号内螺纹管10的左端通过胶水粘贴固定有二号橡胶垫11；一号培养皿12放设在一号放置孔6中，一号培养皿12设于一号橡胶垫7和二号橡胶垫11之间；一号固定板4右侧通过螺栓固定有一号通气板13，一号通气板13上开设有数个一号通气孔14；一号固定板4上端右侧通过螺栓固定有一号遮光板15，一号遮光板15左侧设有数个一号LED灯16；数个二号LED灯17设于一号固定板4上方的箱体1左内侧壁上；一号LED灯16与二号LED灯17与外部电源连接；

二号固定板5上开设有二号放置孔18，二号放置孔18的右侧内壁上通过胶水粘贴固定有三号橡胶垫19；二号放置孔18左侧开设有二号孔洞20，二号弹簧21的左端通过螺钉固定在二号孔洞20内，二号弹簧21的右端通过螺钉固定在二号内螺纹管22内；二号内螺纹管22的右端通过胶水粘贴固定有四号橡胶垫23；二号培养皿24放设在二号放置孔18中，二号培养皿24设于三号橡胶垫19和四号橡胶垫23之间；二号固定板5左侧通过螺栓固定有二号通气板25，二号通气板25上开设有数个二号通气孔26；二号固定板5上端左侧通过螺栓固定有二号遮光板27，二号遮光板27右侧设有数个三号LED灯28；数个四号LED灯29设于二号固定板5上方的箱体1右内侧壁上；三号LED灯28与四号LED灯29与外部电源连接；

门体3上开设有数个一号通孔30，一号通孔30与一号培养皿12一一对应设置；门体3上开设有数个二号通孔31，二号通孔31与二号培养皿24一一对应设置；一号通孔30内嵌设有一号放大镜32，二号通孔31内嵌设有二号放大镜33，一号放大镜32和二号放大镜33与现有技术中猫眼中的放大镜结构一致；一号通孔30前端堵设有一号橡胶塞34，一号橡胶塞34前侧通过胶水粘贴固定有一号拉环36；二号通孔31前端堵设有二号橡胶塞35，二号橡胶塞35前侧通过胶水粘贴固定有二号拉环37；箱体1上通过胶水粘贴固定有数个一号标识层38，一号标识层38设于一号通孔30的右侧；箱体1上通过胶水粘贴固定有数个二号标识层39，二号标识层39设于二号通孔31的左侧。

本具体实施方式的工作原理：使用时，打开门体3，将一号培养皿12和二号培养皿24取出，将培养液以及细胞放入对应的一号培养皿12和二号培养皿24中，将一号培养皿12和二号培养皿24分别放置在对应的一号放置孔6和二号放置孔18中，二号橡胶垫11在一号弹簧9的作用下将一号培养皿12抵设住，四号橡胶垫23在二号弹簧21的作用下将二号培养皿24抵设住，从而避免一号培养皿12和二号培养皿24被碰到后翻洒；根据对照实验的光线变量，打开对应数量的一号LED灯16、二号LED灯17、三号LED灯28、四号LED灯29，交错设置的一号固定板4和二号固定板5以及一号遮光板15和二号遮光板27起到了遮光作用，减少其他光线对对照实验的影响；一号通气板13和二号通气板25保障了箱体1内部的空气流通，使得温度湿度平衡；通过取下对应的一号橡胶塞34或者二号橡胶塞35，可通过一号放大镜32或二号放大镜33观察到一号培养皿12或二号培养皿24中的情况；一号标识层38和二号标识层39上分别标记了对应一号培养皿12和二号培养皿24中变量的数据。

采用上述结构后，本具体实施方式的有益效果为：

1、设有一号弹簧9和二号弹簧21，能够将一号培养皿12和二号培养皿24抵设固定，避免一号培养皿12和二号培养皿24被碰到后翻洒，提高了实用性；

2、交错设置的一号固定板4和二号固定板5以及一号遮光板15和二号遮光板27起到了遮光作用，减少其他光线对对照实验的影响，使得实验更加精确；

3、设有一号放大镜32和二号放大镜33，可通过一号放大镜32或二号放大镜33观察到一号培养皿12或二号培养皿24中的情况。

以上所述，仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其它修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。
