技术领域

本实用新型涉及基因检测设备技术领域，具体为一种用于生物基因工程的基因检测设备。

背景技术

基因是遗传的基本单元，携带有遗传信息的DNA或RNA序列，通过复制，把遗传信息传递给下一代，指导蛋白质的合成来表达自己所携带的遗传信息，从而控制生物个体的性状表达，基因检测是通过血液、其他体液、或细胞对DNA进行检测的技术，目前的基因检测设备多数为固定的，无法根据待检测材料的位置进行调节移动，并且检测设备大多是很难拆卸，从而给设备后期的检修带来麻烦，进而影响设备的使用。

实用新型内容

本实用新型要解决的技术问题是克服现有的缺陷，提供一种用于生物基因工程的基因检测设备，使用简单，拆卸方便，实用性强，检测效果好，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于生物基因工程的基因检测设备，包括壳体、检测单元、拿取单元、壳盖和防护板；

壳体：所述壳盖与壳体的顶端相配合，所述壳体前侧面底端的通槽铰接有防护板，所述壳体内部的底端设有拿取单元，所述壳盖的底端设有拆卸单元；

检测单元：包含第一直线电机、第二直线电机、电动伸缩杆、检测仪和检测探针，所述第二直线电机有两个且分别设在壳体内部的左右两侧，所述第一直线电机两端的定子分别与两个第二直线电机动子座的内侧面连接，所述第一直线电机动子座的底端设有电动伸缩杆，所述电动伸缩杆的底端安装有检测仪，所述检测仪的底端设有检测探针；

其中，还包括控制器，所述控制器设在壳体的左侧面，所第一直线电机、第二直线电机、电动伸缩杆和检测仪的输入端电连接控制器的输出端，所述控制器的输入端电连接外部电源的输出端。

通过检测单元，可以根据检测的情况来调整检测仪的位置，使检测仪底端的检测探针能够准确的对待检测材料进行检测，从而提高检测的效果。

进一步的，所述拿取单元包含安装槽、放置板、T型块、固定块和电动推杆，所述固定块设在壳体内部的底端，所述固定块顶端的T型槽与T型块滑动连接，所述T型块的顶端设有放置板，所述放置板的顶端设有安装槽，所述电动推杆设在壳体内部的后侧面，所述电动推杆的前端与放置板的后侧面连接，所述放置板顶端的左右两侧均设有固定单元，所述电动推杆的输入端电连接控制器的输出端，可以将待检测材料进行放置，既方便后续的检测，同时也方便人员进行拿取和放置。

进一步的，所述固定单元包含L型板、气动推杆、压板和橡胶垫，所述L型板设在放置板顶端的一侧，所述L型板水平方向的底端设有气动推杆，所述气动推杆的底端设有压板，所述压板的底端设有橡胶垫，所述气动推杆的输入端电连接控制器的输出端，可以将待检测材料进行固定，从而防止检测过程中材料误动影响最终的检测结果。

进一步的，所述拆卸单元包含插块、弹性插销、插槽和卡孔，所述插块有两个且分别设在壳盖底端的两侧，所述插槽有两个且分别设在壳体顶端的两侧，所述插槽与插块相插接，所述插块的外侧面设有弹性插销，所述插槽的外侧面设有卡孔，所述弹性插销与卡孔相配合，可以方便对壳盖进行拆卸，从而便于后期对壳体内部的装置进行维修和维护。

进一步的，还包括显示屏，所述显示屏设在壳体前侧面的顶端，所述显示屏的输入端电连接控制器的输出端，可以将检测的数据显示在显示屏上，从而便于人员进行观看和记录。

与现有技术相比，本实用新型的有益效果是：本用于生物基因工程的基因检测设备，具有以下好处：

1、通过检测单元，可以根据检测的情况来调整检测仪的位置，使检测仪底端的检测探针能够准确的对待检测材料进行检测，从而提高检测的效果；

2、通过拿取单元，可以将待检测材料进行放置，既方便后续的检测，同时也方便人员进行拿取和放置，通过拆卸单元，可以方便对壳盖进行拆卸，从而便于后期对壳体内部的装置进行维修和维护；

3、通过固定单元，可以将待检测材料进行固定，从而防止检测过程中材料误动影响最终的检测结果，设有显示屏，可以将检测的数据显示在显示屏上，从而便于人员进行观看和记录。

附图说明

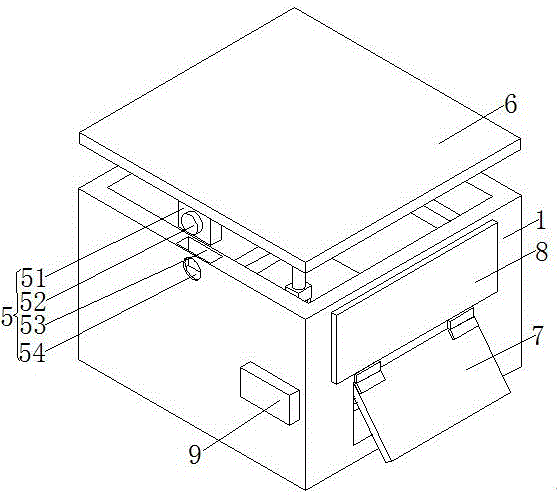

图1为本实用新型结构示意图；

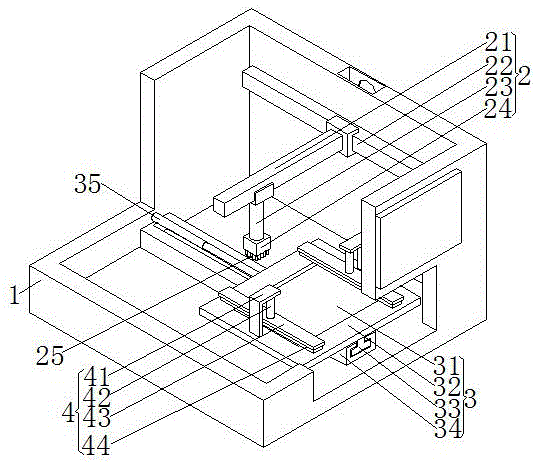

图2为本实用新型检测单元结构示意图。

图中：1壳体、2检测单元、21第一直线电机、22第二直线电机、23电动伸缩杆、24检测仪、25检测探针、3拿取单元、31安装槽、32放置板、33 T型块、34固定块、35电动推杆、4固定单元、41 L型板、42气动推杆、43压板、44橡胶垫、5拆卸单元、51插块、52弹性插销、53插槽、54卡孔、6壳盖、7防护板、8显示屏、9控制器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种用于生物基因工程的基因检测设备，包括壳体1、检测单元2、拿取单元3、壳盖6和防护板7；

壳体1：壳盖6与壳体1的顶端相配合，壳体1前侧面底端的通槽铰接有防护板7，壳体1内部的底端设有拿取单元3，拿取单元3包含安装槽31、放置板32、T型块33、固定块34和电动推杆35，固定块34设在壳体1内部的底端，固定块34顶端的T型槽与T型块33滑动连接，T型块33的顶端设有放置板32，放置板32的顶端设有安装槽31，电动推杆35设在壳体1内部的后侧面，电动推杆35的前端与放置板32的后侧面连接，放置板32顶端的左右两侧均设有固定单元4，电动推杆35的输入端电连接控制器9的输出端，可以将待检测材料进行放置，既方便后续的检测，同时也方便人员进行拿取和放置，固定单元4包含L型板41、气动推杆42、压板43和橡胶垫44，L型板41设在放置板32顶端的一侧，L型板41水平方向的底端设有气动推杆42，气动推杆42的底端设有压板43，压板43的底端设有橡胶垫44，气动推杆42的输入端电连接控制器9的输出端，可以将待检测材料进行固定，从而防止检测过程中材料误动影响最终的检测结果，壳盖6的底端设有拆卸单元5，拆卸单元5包含插块51、弹性插销52、插槽53和卡孔54，插块51有两个且分别设在壳盖6底端的两侧，插槽53有两个且分别设在壳体1顶端的两侧，插槽53与插块51相插接，插块51的外侧面设有弹性插销52，插槽53的外侧面设有卡孔54，弹性插销52与卡孔54相配合，可以方便对壳盖6进行拆卸，从而便于后期对壳体1内部的装置进行维修和维护；

检测单元2：包含第一直线电机21、第二直线电机22、电动伸缩杆23、检测仪24和检测探针25，第二直线电机22有两个且分别设在壳体1内部的左右两侧，第一直线电机21两端的定子分别与两个第二直线电机22动子座的内侧面连接，第一直线电机21动子座的底端设有电动伸缩杆23，电动伸缩杆23的底端安装有检测仪24，检测仪24的底端设有检测探针25，通过检测单元2，可以根据检测的情况来调整检测仪24的位置，使检测仪24底端的检测探针25能够准确的对待检测材料进行检测，从而提高检测的效果；

其中，还包括控制器9，控制器9设在壳体1的左侧面，所第一直线电机21、第二直线电机22、电动伸缩杆23和检测仪24的输入端电连接控制器9的输出端，控制器9的输入端电连接外部电源的输出端，还包括显示屏8，显示屏8设在壳体1前侧面的顶端，显示屏8的输入端电连接控制器9的输出端，可以将检测的数据显示在显示屏8上，从而便于人员进行观看和记录。

在使用时：接通外部电源，各用电器正常工作，首先将待检测材料放到放置板32顶端的安装槽31内，启动气动推杆42带动压板43下压，压板43底端设有橡胶垫44，这样可以将待检测材料进行固定，从而防止检测过程中材料误动影响最终的检测结果，然后启动电动推杆35带动放置板32底端的T型块33在固定块34顶端的T型槽内滑动，从而将放置板32移动到壳体1内部，然后同时启动第一直线电机21、第二直线电机22和电动伸缩杆23将检测仪24移动到合适位置，使检测仪24底端的检测探针25能够准确的对待检测材料进行检测，从而提高检测的效果，检测的数据则显示在显示屏8上，从而便于人员进行观看和记录，当壳体1内部的装置出现故障时，按动弹性插销52使插块51离开插槽53，这样方便对壳盖6进行拆卸，从而便于后期对壳体1内部的装置进行维修和维护。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
