CN201410153558.3 小面积高线性度成形电路

  • 2020-04-28
  • 17
  • 办公室
著录项
申请号CN201410153558.3

公开号CN103916080B

申请(专利权)人西北工业大学

主分类号H03B5/12

地址710072 陕西省西安市友谊西路127号

代理机构西北工业大学专利中心
申请日2014-04-17

公开日2017-01-25

发明人王佳; 高德远; 魏廷存; 高武; 郑然; 魏晓敏; 胡永才

分类号H03B5/12

国省代码CN61

代理人王鲜凯
摘要
本发明公开了一种小面积高线性度成形电路,用于解决现有成形电路线性度差的技术问题。小面积高线性度成形电路技术方案是包括电容C、电容C、运算放大器A、一个NMOS晶体管M和n个NMOS晶体管M~M。电容C和NMOS晶体管M组成串联RC网络,电容C和n个NMOS晶体管M~M组成并联RC网络。由于该电路的高阻值电阻由NMOS晶体管实现,大大减小了芯片面积。由多个NMOS晶体管串联实现一个较大阻值电阻,降低了晶体管源极和漏极电压对整体阻值的影响,提高了线性度。调节成形时间时,同时调节微分时间和积分时间,保证成形电路增益不变。
权利要求书

1.一种小面积高线性度成形电路,包括电容C1、电容C2和运算放大器A,其特征在于:还包括一个NMOS晶体管Mdif和n个NMOS晶体管M1~Mn;电容C1的一端接成形电路的输入端Vin,电容C1的另一端接NMOS晶体管Mdif的漏极,NMOS晶体管Mdif的源极分别接运算放大器A的输入端、n个NMOS晶体管M1~Mn串联后的漏极和电容C2的一端;运算放大器A的输出端、n个NMOS晶体管M1~Mn串联后的源极和电容C2的另一端接成形电路的输出端Vout;NMOS晶体管Mdif和NMOS晶体管M1~Mn的栅极均连接到成形电路的时间调节控制电压Vadj上;电容C1和NMOS晶体管Mdif组成串联RC网络,电容C2和n个NMOS晶体管M1~Mn组成并联RC网络。

2.根据权利要求1所述的小面积高线性度成形电路,其特征在于:所述NMOS晶体管Mdif和NMOS晶体管M1~Mn的沟道长度和宽度相同。

3.根据权利要求1所述的小面积高线性度成形电路,其特征在于:所述NMOS晶体管M1~Mn中,NMOS晶体管Mj~Mn的沟道长度减小,沟道宽度保持不变。

4.根据权利要求1所述的小面积高线性度成形电路,其特征在于:所述NMOS晶体管M1~Mn中,NMOS晶体管Mj~Mn的沟道长度,沟道宽度保持不变,其栅极接固定电位。

[展开]
说明书

技术领域

本发明涉及一种成形电路,特别是涉及一种小面积高线性度成形电路。

背景技术

参照图3。文献1“核电子学(上),1983,pp.182”公开了一种CR-RC成形电路。该成形电路包括一个运算放大器A、一个串联CR网络(电容C1和电阻R1)和一个并联RC网络(电阻R2和电容C2)。电容C1和电阻R1构成一个微分电路,电容C2和电阻R2构成一个积分电路。运算放大器A将这两个电阻网路与成形电路前面的电路和后接电路隔离开。当微分电路和积分电路的电阻电容乘积相等时,即R1C1=R2C2=τ时,成形电路输出波形的成形时间约为τ。这样,同时调节两个电阻的阻值就可以改变成形时间。

该成形电路结构简单,但存在以下缺点:

1、高阻值电阻(R1和R2)若在芯片内实现,占用面积较大。整个成形电路必须采用能够支持高阻电阻的工艺进行制造。尤其是在需要实现大成形时间应用场合下,高阻值电阻消耗面积极大。

2、成形时间不能连续调节。调节步进受控制寄存器位数限制。

参照图4。文献2“A readout ASIC for SPECT,Nuclear Science,IEEETransactions on,Vol.52,No.3,June2005,pp.764-771.”公开了一种CR-RC成形电路,该成形电路中高阻值电阻由工作在线性区的MOS晶体管Madj实现。这样可以实现小面积成形电路,并且通过调节其栅极电压即可连续改变成形时间。然而MOS晶体管Madj的电阻阻值受MOS晶体管Madj的源极电压和漏极电压影响。因此,当输入电荷量在较大范围变化时,输出波形幅度变化较大,其成形时间发生漂移。由此导致成形电路的线性度较差。另外,该电路只调节积分电路的RC乘积而微分电路的RC乘积不变,从而使得成形电路的增益随成形时间变化。

发明内容

为了克服现有成形电路线性度差的不足,本发明提供一种小面积高线性度成形电路。该电路包括电容C1、电容C2、运算放大器A、一个NMOS晶体管Mdif和n个NMOS晶体管M1~Mn。电容C1和NMOS晶体管Mdif组成串联RC网络,电容C2和n个NMOS晶体管M1~Mn组成并联RC网络。由于该电路的高阻值电阻由NMOS晶体管实现,大大减小了芯片面积。由多个NMOS晶体管串联实现一个较大阻值电阻,降低了晶体管源极和漏极电压对整体阻值的影响,提高了线性度。调节成形时间时,同时调节微分时间和积分时间,保证成形电路增益不变。

本发明解决其技术问题所采用的技术方案是:一种小面积高线性度成形电路,包括电容C1、电容C2和运算放大器A,其特点是:还包括一个NMOS晶体管Mdif和n个NMOS晶体管M1~Mn。电容C1的一端接形成电路的输入端Vin,电容C1的另一端接NMOS晶体管Mdif的漏极,NMOS晶体管Mdif的源极分别接运算放大器A的输入端、n个NMOS晶体管M1~Mn串联后的漏极和电容C2的一端。运算放大器A的输出端、n个NMOS晶体管M1~Mn串联后的源极和电容C2的另一端接形成电路的输出端Vout。NMOS晶体管Mdif和NMOS晶体管M1~Mn的栅极均连接到成形电路的时间调节控制电压Vadj上。电容C1和NMOS晶体管Mdif组成串联RC网络,电容C2和n个NMOS晶体管M1~Mn组成并联RC网络。

所述NMOS晶体管Mdif和NMOS晶体管M1~Mn的沟道长度和宽度相同。

所述NMOS晶体管M1~Mn中,NMOS晶体管Mj~Mn的沟道长度减小,沟道宽度保持不变。

所述NMOS晶体管M1~Mn中,NMOS晶体管Mj~Mn的沟道长度,沟道宽度保持不变,其栅极接固定电位。

本发明的有益效果是:本发明小面积高线性度成形电路包括电容C1、电容C2、运算放大器A、一个NMOS晶体管Mdif和n个NMOS晶体管M1~Mn。电容C1和NMOS晶体管Mdif组成串联RC网络,电容C2和n个NMOS晶体管M1~Mn组成并联RC网络。由于该电路的高阻值电阻由NMOS晶体管实现,大大减小了芯片面积。由多个NMOS晶体管串联实现一个较大阻值电阻,降低了晶体管源极和漏极电压对整体阻值的影响,提高了线性度。调节成形时间时,同时调节微分时间和积分时间,保证成形电路增益不变。

下面结合附图和具体实施方式对本发明作详细说明。

附图说明

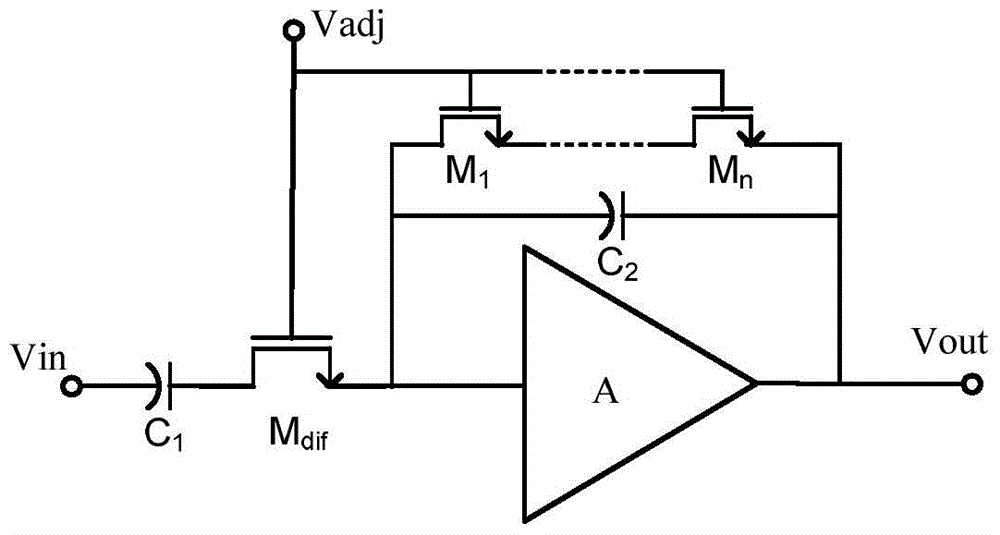

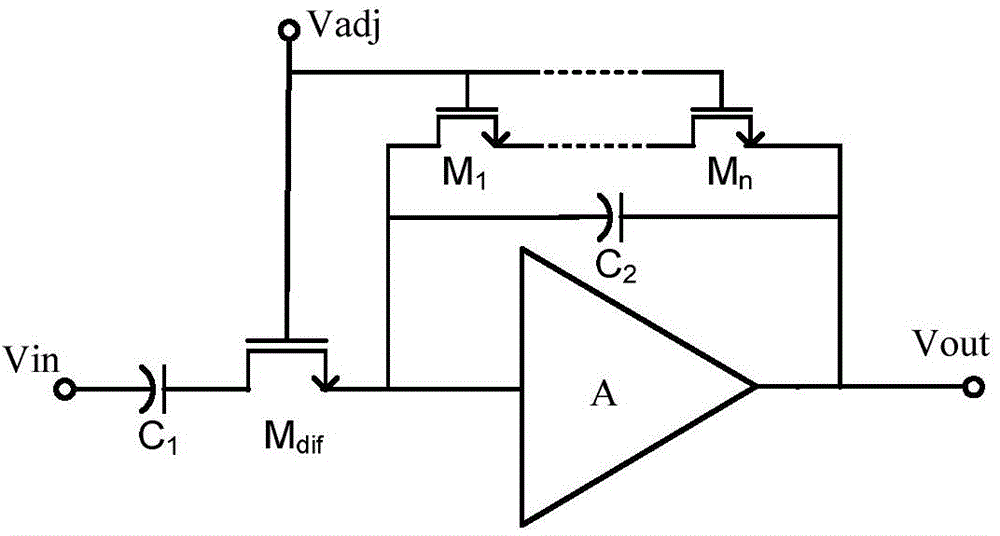

图1是本发明小面积高线性度成形电路的示意图。

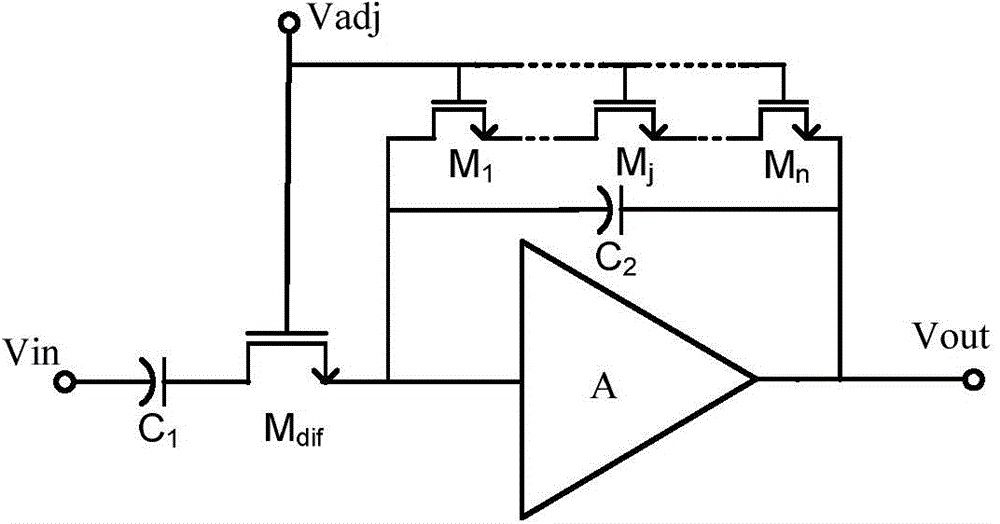

图2是本发明小面积高线性度成形电路实施例的示意图。

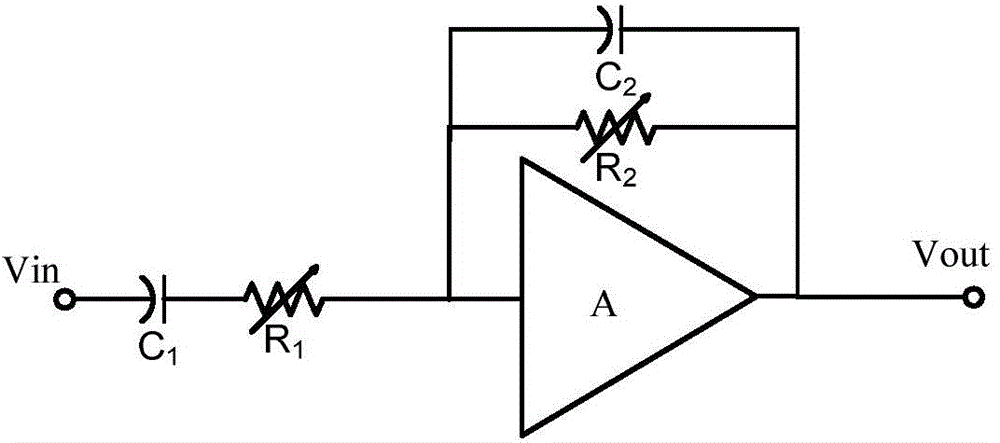

图3是背景技术文献1成形电路的示意图。

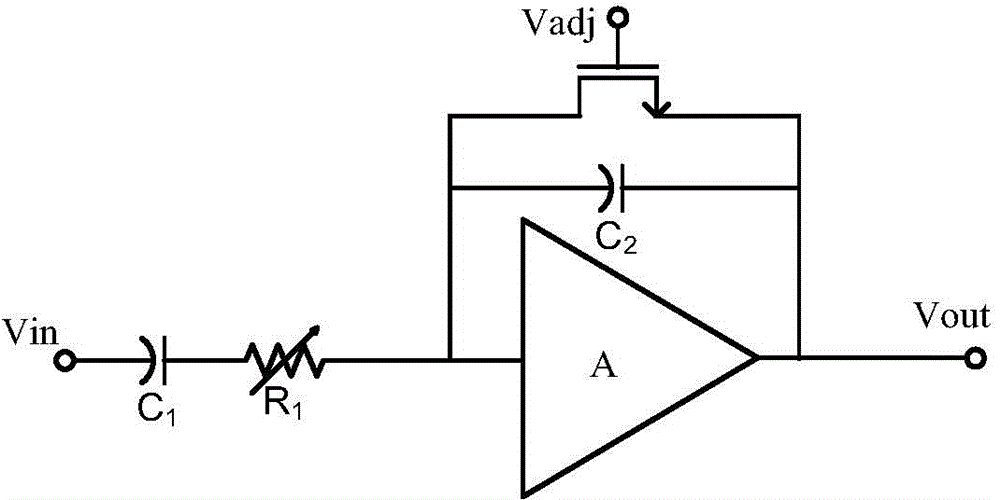

图4是背景技术文献2成形电路的示意图。

具体实施方式

以下实施例参照图1-2。

本发明小面积高线性度成形电路包括电容C1、电容C2和运算放大器A,还包括一个NMOS晶体管Mdif和n个NMOS晶体管M1~Mn。电容C1的一端接成形电路的输入端Vin,电容C1的另一端接NMOS晶体管Mdif的漏极,NMOS晶体管Mdif的源极分别接运算放大器A的输入端、n个NMOS晶体管M1~Mn串联后的漏极和电容C2的一端。运算放大器A的输出端、n个NMOS晶体管M1~Mn串联后的源极和电容C2的另一端接成形电路的输出端Vout。NMOS晶体管Mdif和NMOS晶体管M1~Mn的栅极均连接到成形电路的时间调节控制电压Vadj上。电容C1和NMOS晶体管Mdif组成串联RC网络,电容C2和n个NMOS晶体管M1~Mn组成并联RC网络。

本发明小面积高线性度成形电路包括运算放大器A,串联RC网络组成的微分电路和并联RC网络组成的积分电路。微分电路的输出连接到运算放大器A和积分电路的输入。运算放大器A和积分电路的输出端相连作为成形器电路的输出端。微分电路由电容C1和NMOS晶体管Mdif组成。积分电路由电容C2和n个NMOS晶体管M1~Mn串联组成。NMOS晶体管Mdif、M1、…、Mn的栅极均连接到控制电压Vadj上。

为了获得较大等效电阻值,晶体管的长度选取为工艺允许制造的最大沟道长度。宽度可选取为工艺允许制造的最小沟道宽度。NMOS晶体管Mdif和NMOS晶体管M1、…、Mn的沟道长度和宽度相同。积分电路中串联NMOS晶体管M1~Mn个数n的选取,根据实际要求的成形器增益确定。具体实施时,也可将靠近成形电路输出的几个NMOS晶体管Mj~Mn的沟道长度减小,而其沟道宽度保持不变。或者不改变它们的沟道长度和宽度,而将其栅极连接到固定电位上,作为固定阻值电阻使用。这样,可以进一步降低成形电路输出电压变化,即积分电路中各串联晶体管源极电压的变化对整体阻值的影响。

[展开]
附图
--

图1

图2

图3

图4
