技术领域

本发明属于农业用具技术领域，具体涉及一种铺膜装置。

背景技术

地膜覆盖是一种农业栽培技术，具有增温、保水、保肥、改善土壤理化性质，提高土壤肥力，抑制杂草生长，减轻病害的作用。

目前，铺设地膜的设备有很多，一般都是采用的固定的机械结构。对地面的平整度要求较高，这样很可能导致膜与地面接触不充分、覆土不充分，因此，影响膜的作用效果及使用寿命，这样将会增加投入成本，降低工作效率。

因此，在农业用具制造技术领域，当前需迫切解决的一个技术问题是能够设计一种结构简单实用的铺膜装置。

发明内容

本发明所要解决的技术问题在于针对上述现有技术中的不足，提供一种铺膜装置，解决了现有铺膜机械中存在的问题。

本发明采用以下技术方案：

一种铺膜装置，包括车架，车架上方连接有车把手，下方连接车底轴，车架的后侧设置有用于起配重作用的工具箱，车架上设置有十字四通扣件，十字四通扣件的两端分别连接一个折叠母杆，每个折叠母杆通过一个膜宽伸缩杆连接平衡辅助轮，膜宽伸缩杆上设置有放膜压膜覆土装置，车底轴的两侧分别连接车轮。

具体的，放膜压膜覆土装置包括内侧和外侧两部分，折叠母杆与折叠公杆的一端螺栓连接，折叠公杆的另一端通过转接台与放膜压膜覆土装置的内侧部分以及膜宽伸缩杆的一端连接，膜宽伸缩杆的另一端经连接体分别与放膜压膜覆土装置的外侧部分及平衡辅助轮连接。

进一步的，放膜压膜覆土装置的内侧部分包括内侧小直杆和内侧F型连接杆，内侧小直杆通过内侧弹簧连接内侧放膜杆；内侧F型连接杆包括两节，一节经内侧压膜轮轴承与内侧压膜轮连接，另一节与内侧覆土犁连接。

进一步的，放膜压膜覆土装置的外侧部分包括外侧小直杆和外侧F型连接杆，外侧小直杆经外侧弹簧与外侧放膜杆连接，外侧F型连接杆包括两节，一节经外侧压膜轮轴承与外侧压膜轮连接，另一节与外侧覆土犁连接。

更进一步的，内侧覆土犁和外侧覆土犁为铧式犁，后端均设置有调节覆土宽度的套筒。

进一步的，连接体依次经上端度连接杆、高度伸缩杆和下端度连接杆与平衡辅助轮连接。

进一步的，十字四通扣件左右两侧结构对称。

与现有技术相比，本发明至少具有以下有益效果：

本发明一种铺膜装置，包括车架和车底轴，车架的上方连接车把手，方便使用，车架后的工具箱在本装置工作时起配重作用，在不工作时可放置物品，车架上设置的十字四通扣件连接折叠母杆，折叠母杆连接膜宽伸缩杆，通过膜宽伸缩杆的伸缩以适应不同宽度的膜，提高本装置的应用范围，膜宽伸缩杆连接压模覆土装置，用于提高铺膜的效率及质量，膜宽伸缩杆连接的平衡辅助轮与车低轴两侧的车轮在工作时为装置提供平衡，达到提高效率节省人力的效果。

进一步的，折叠母杆与折叠公杆通过螺栓连接，通过简单的手动操作即可折叠装置，达到节省空间方便携带的目的。

进一步的，放膜压膜覆土装置通过内外两侧放膜杆用于卡紧膜，两侧的弹簧配合使用以提高本装置的适应能力，内外两侧压模轮用于膜的压紧方便覆土梨的覆土。

进一步的，内外覆土犁采用铧式犁结构，方便覆土且效果好，使用者可根据铺设膜需求覆土量的不同通过后端的套筒调节覆土量。

进一步的，通过高度伸缩杆的伸缩与十字四通扣件在车架上下的移动，达到调节铺膜的高低，以适应于不同垄高的需求。

进一步的，十字四通扣件两侧对称，可以在平整开阔地带同时铺设两行，增加铺设效率，在山区，梯田，树下根据行间距单行铺设，提高环境适应能力。

综上所述，本发明装置能够变换结构，根据不同的工作环境选择不同的结构，提高环境适应能力和工作效率。与现有的铺膜装置相比较，本发明装置可铺设不同宽度的膜，不同垄高的膜，可调节覆土宽度，同时铺设两行膜，有效提高铺膜效率。

下面通过附图和实施例，对本发明的技术方案做进一步的详细描述。

附图说明

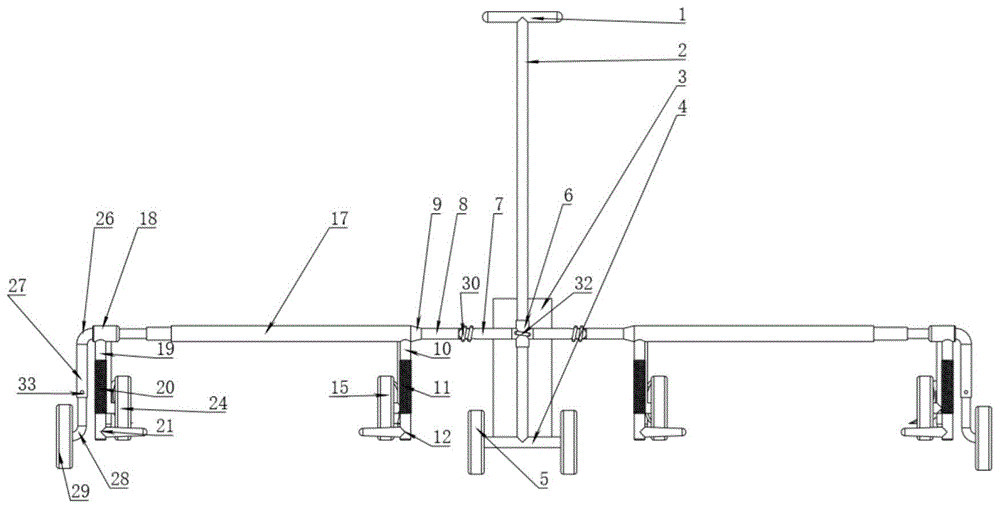

图1为本发明铺膜装置主视图；

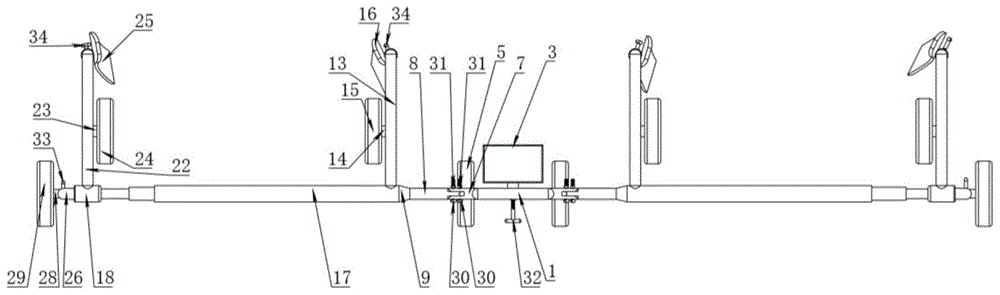

图2为本发明铺膜装置俯视图；

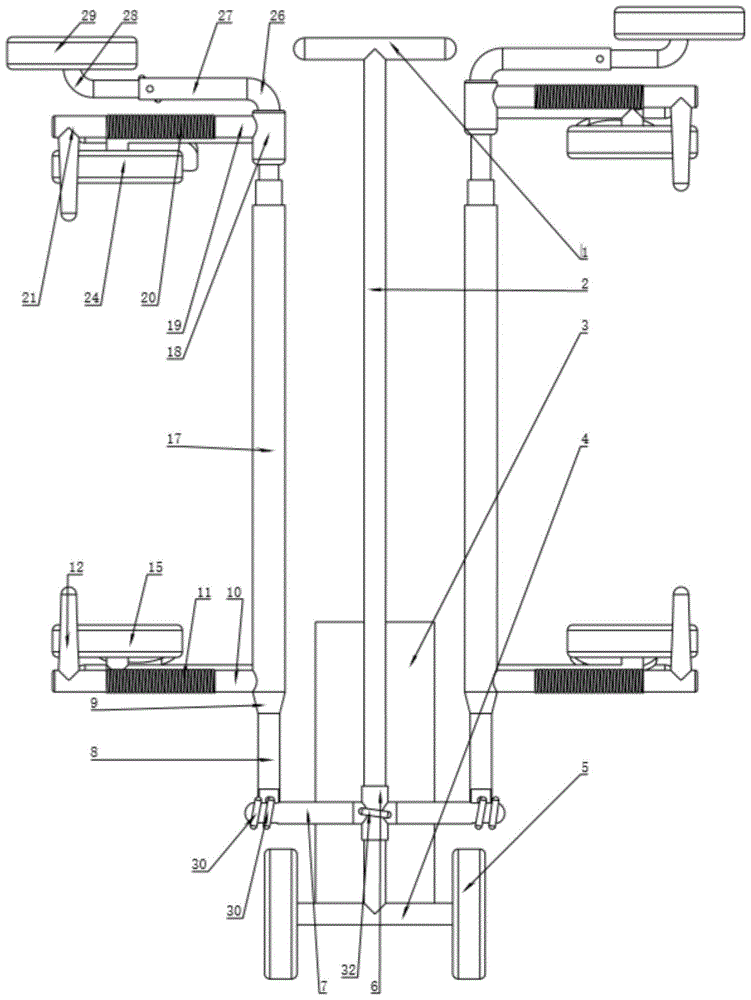

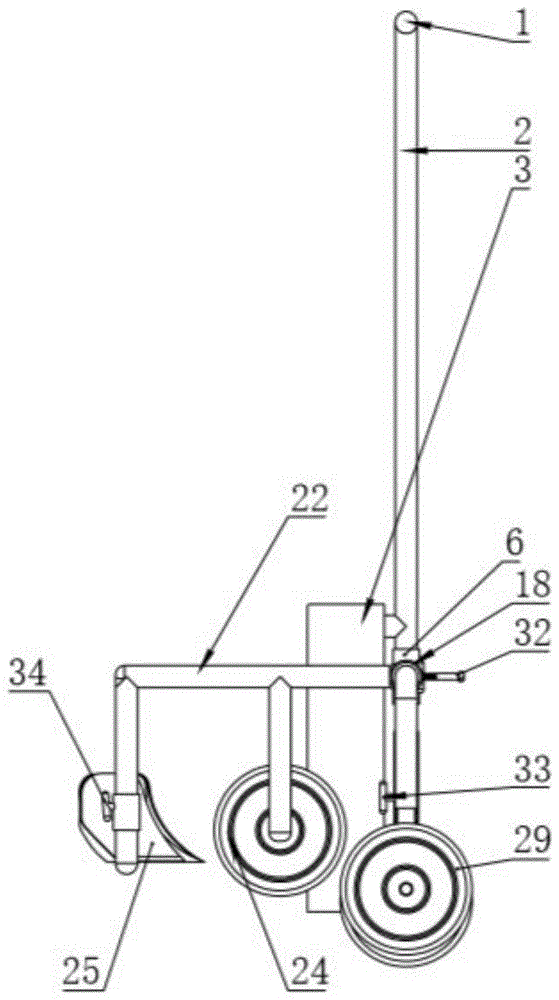

图3为本发明铺膜装置侧视图；

图4为本发明铺膜装置折叠主视图；

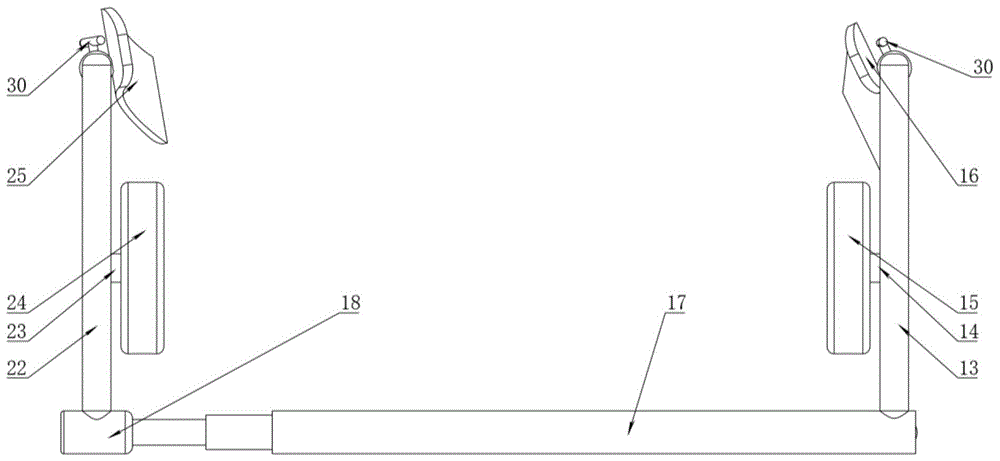

图5为本发明铺膜装置铺膜部分主视图；

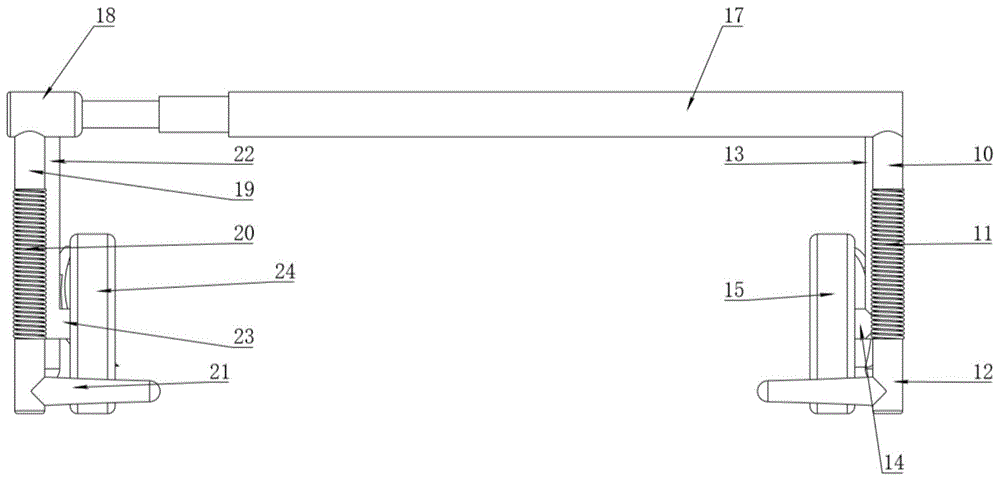

图6为本发明铺膜装置铺膜部分俯视图；

图7为本发明铺膜装置铺膜部分侧视图；

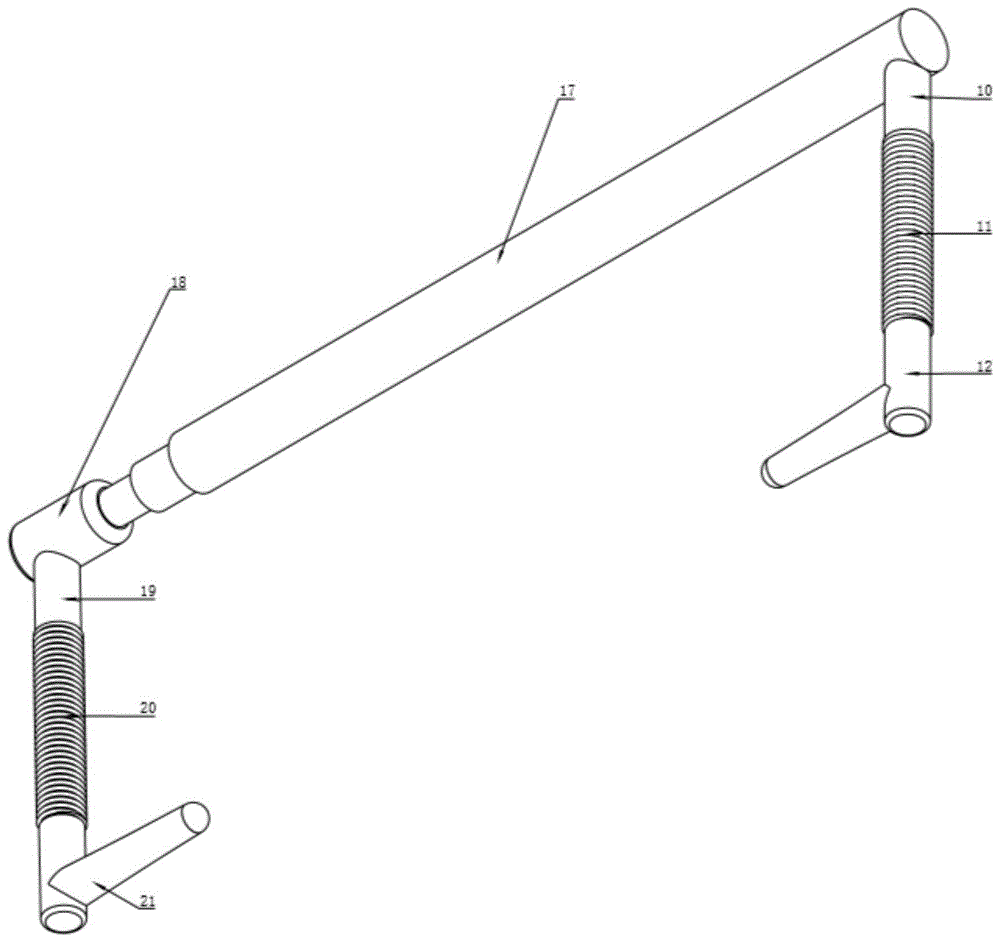

图8为本发明铺膜装置膜宽确定部分伸缩杆示意图；

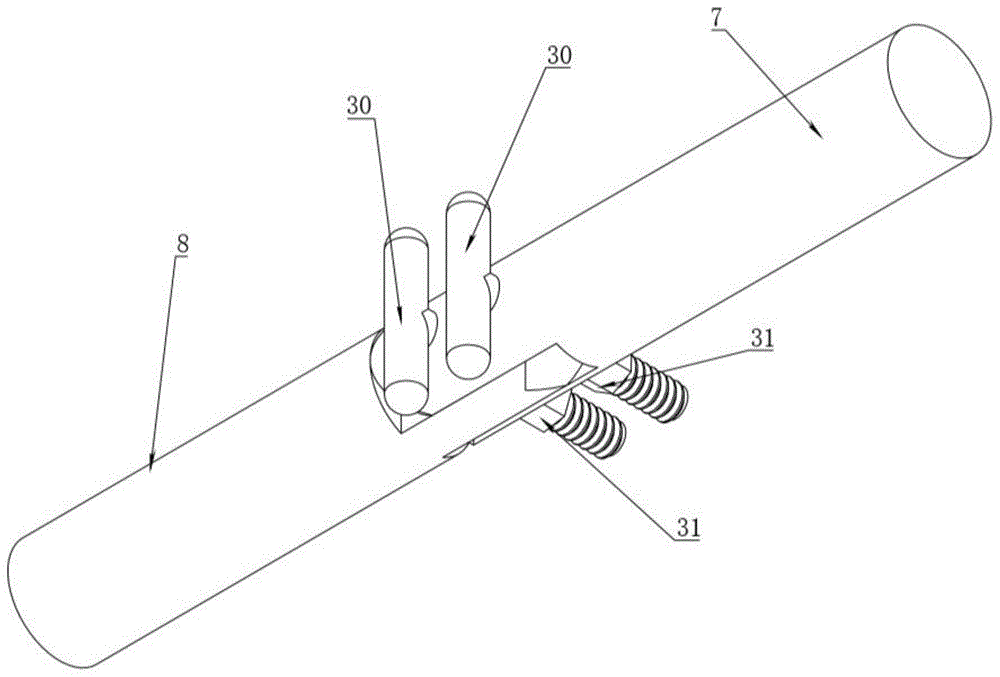

图9为本发明铺膜装置折叠部分展开示意图；

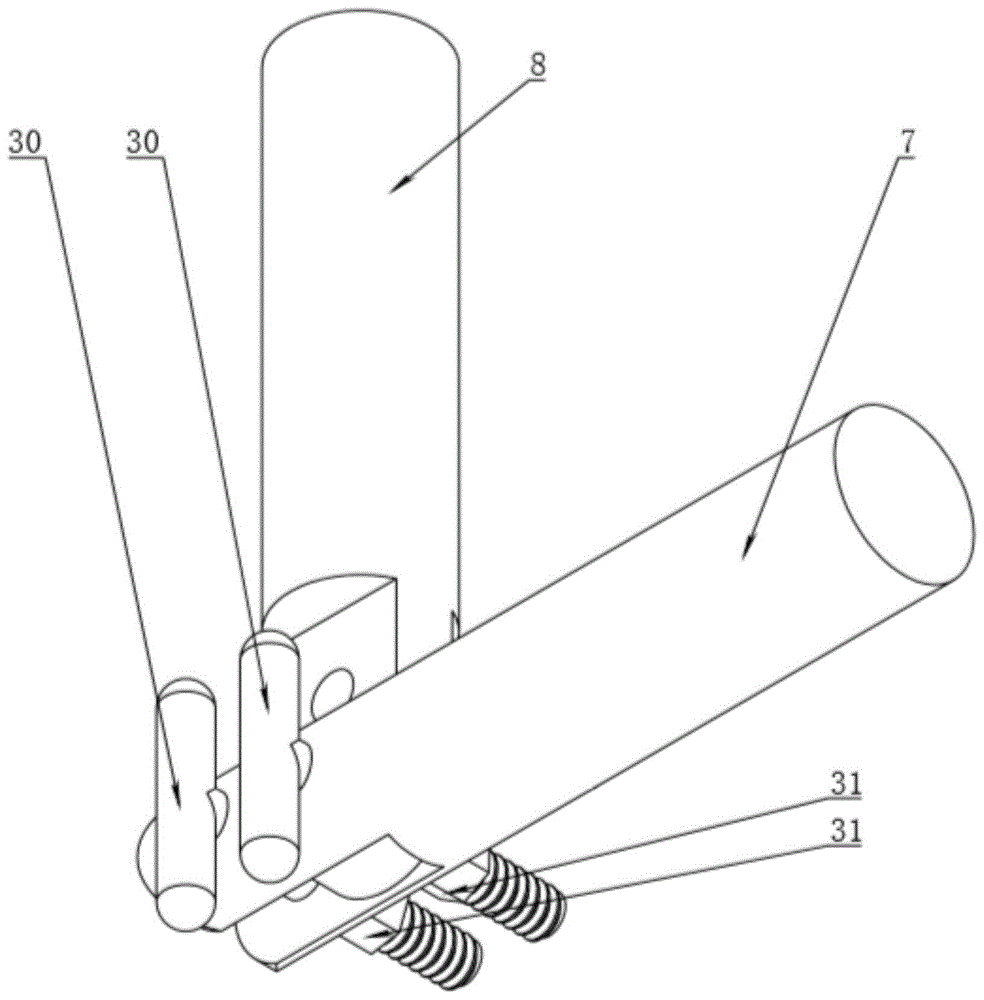

图10为本发明铺膜装置折叠部分折叠示意图；

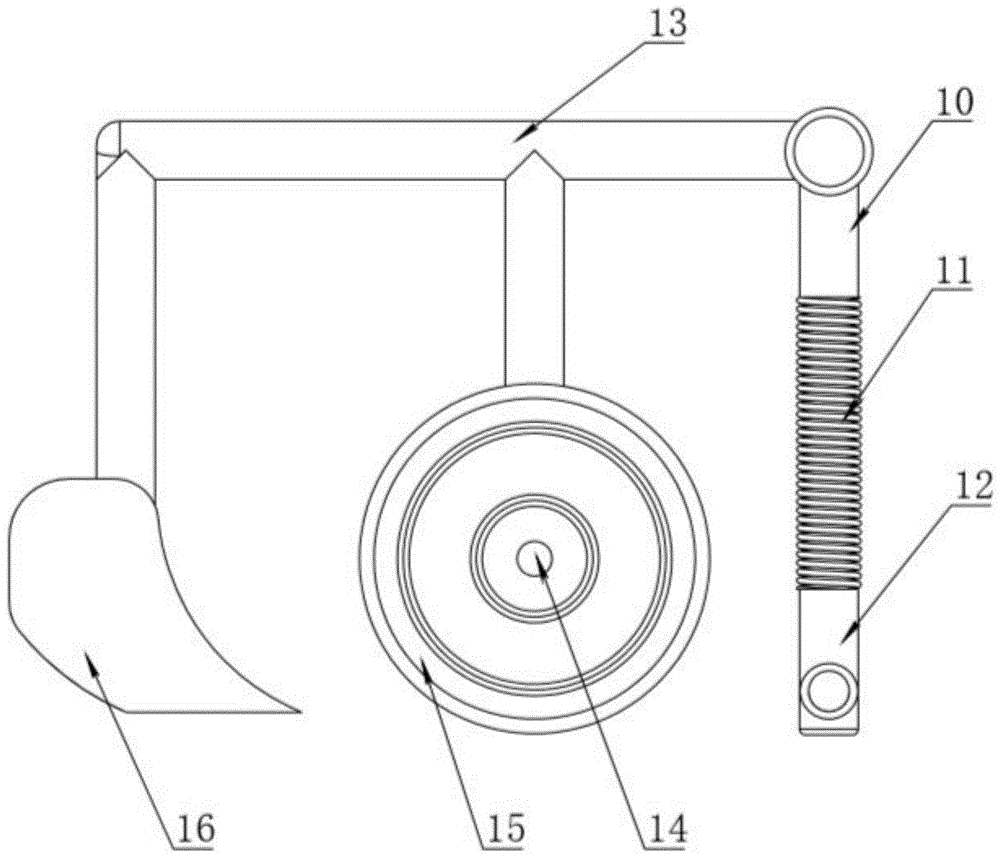

图11为本发明铺膜部分内侧左视图；

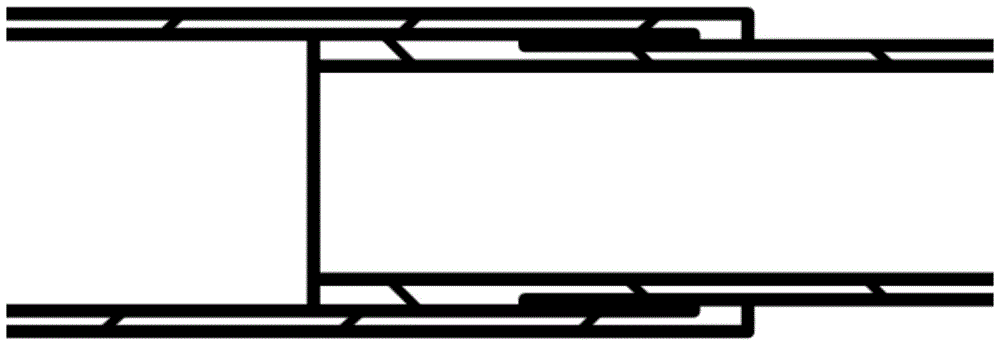

图12为本发明铺膜装置伸缩杆部分连接方式剖视图；

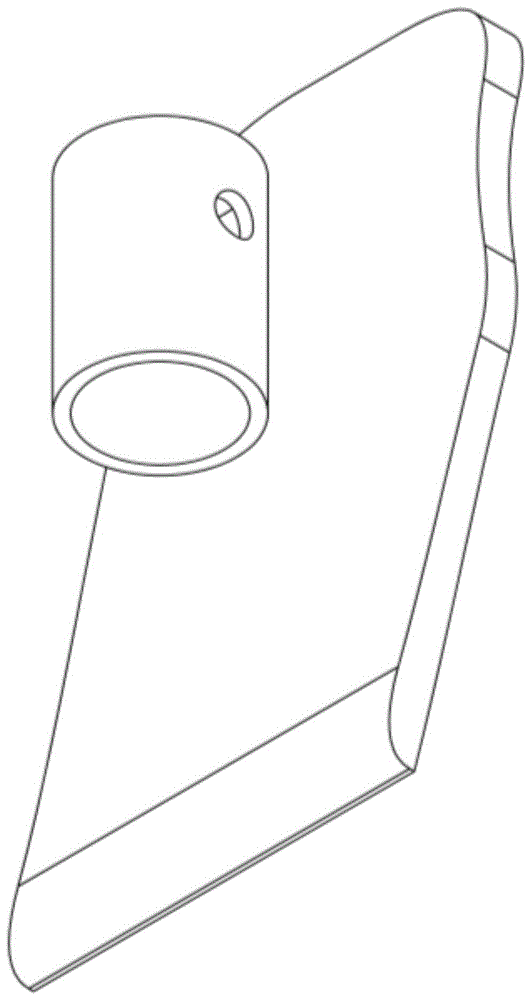

图13为本发明铺膜装置覆土犁示意图。

其中：1.把手；2.车架；3.工具箱；4.车底轴；5.车轮；6.十字四通扣件； 7.折叠母杆；8.折叠公杆；9.转接台；10.内侧小直杆；11.内侧弹簧；12.内侧放膜杆；13.内侧F型连接杆；14.内侧压膜轮轴承；15.内侧压膜轮；16.内侧覆土犁； 17.膜宽伸缩杆；18.连接体；19.外侧小直杆；20.外侧弹簧；21.外侧放膜杆；22. 外侧F型连接杆；23.外侧压膜轮轴承；24.外侧压膜轮；25.外侧覆土犁；26.上端 90度连接杆；27.高度伸缩杆；28.下端90度连接杆；29.平衡辅助轮；30.螺栓；31.螺母；32.十字四通扣件紧定螺栓；33.高度伸缩杆紧定螺栓；34.覆土犁紧定螺栓。

具体实施方式

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“一侧”、“一端”、“一边”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

本发明提供了一种铺膜装置，根据地面环境要求，铺膜装置可以根据实际情况进行适当的人为调节。在开阔平原地带时，可以把两侧的铺膜结构都放下来，同时铺设两行，提高工作效率。在山地、树下作业时，可根据具体的环境要求变换为一侧铺设。变换过程只需要双手简单操作即可，无需借助工具。解决了现有技术中铺膜装置结构缺乏灵活性的缺陷，且结构简单、操作方便。

请参阅图1、图2、图3和图4，本发明一种铺膜装置，包括车架2，车架2 上方连接有车把手1，下方连接车底轴4，车架2的后侧设置有用于起配重作用的工具箱3，车架2上套一个十字四通扣件6，十字四通扣件6的两端分别连接一个折叠母杆7，每个折叠母杆7通过一个膜宽伸缩杆17连接平衡辅助轮29，膜宽伸缩杆17上设置有放膜压膜覆土装置，车底轴4的两侧分别连接车轮5。

请参阅图9、图10，折叠母杆7与折叠公杆8上均有两个孔，通过两个螺栓 30和两个螺母31连接，当取下一个螺栓时剩余部分铰链结构，通过转动可将铺膜结构的收起或放下，另外一个螺栓起固定作用。

请参阅图5、图6、图7、图8和图11，放膜压膜覆土装置包括对称设置的外侧结构和内侧结构，内侧小直杆10与内侧弹簧11连接在一起，内侧弹簧11 与内侧放膜杆12连接。内侧F型连接杆13的一节杆与内侧压膜轮轴承14连接，另外一节杆与内侧覆土犁16连接。内侧压膜轮轴承14与内侧压膜轮15连接。内侧覆土犁16背后有一套管，套管上有一个圆孔与覆土犁紧定螺栓34连接。

外侧小直杆19与外侧弹簧20连接在一起，外侧弹簧20与外侧放膜杆21连接。外侧F型连接杆22的一节杆与外侧压膜轮轴承23连接，另外一节杆与外侧覆土犁25连接。外侧压膜轮轴承23与外侧压膜轮24连接。外侧覆土犁25背后有一套管，套管上有一个圆孔与覆土犁紧定螺栓34连接。上端90度连接杆26 两端分别与连接体18和高度伸缩杆27连接，高度伸缩杆27通过下端90度连接杆28连接，下端90度连接杆28与平衡辅助轮29连接。

折叠公杆8与转接台9连接，转接台9与膜宽伸缩杆17、内侧小直杆10和内侧F型连接杆13连接。膜宽伸缩杆17与连接体18相连，连接体18与外侧小直杆19、上端直角连接杆26连接和外侧F型连接杆22连接。

请参阅图12，为防止膜宽伸缩杆17与高度伸缩杆27拉伸时出现拉出的现象，膜宽伸缩杆17的两段伸缩节之间采用嵌套方式连接以防止拉伸过度。

请参阅图13，内侧覆土犁16与外侧覆土犁25均为铧式犁后加一套筒，通过旋转套筒，拧动覆土犁紧定螺栓，可调节覆土宽度。

十字四通扣件6与高度伸缩杆27同时调节，然后通过十字四通扣件紧定螺栓32与高度伸缩杆紧定螺栓33固定，决定铺膜的高度。

本发明铺膜装置的十字四通扣件6左右两侧的结构完全相同。

内侧放膜杆12与外侧放膜杆21同时从两侧将膜卡住，其次通过两侧的压膜轮使膜与地面接触更加充分，最后通过两侧覆土犁进行覆土，并且放膜杆上方均有弹簧可允许铺设地面平整度有一定程度变化，能保证膜与地面充分接触，不会出现膜与地面接触不充分，产生缝隙的现象。

在工作时工具箱3进行配重，让膜与地面接触更加充分，避免因重量不足，导致地膜覆土少，使用寿命短，增加成本；工作完后工具箱3可用作工具箱放置农具。

本发明的工作过程为：

当在开阔平原时左右两侧可同时进行铺设；当在山丘、梯田和树下作业时可根据具体情况，选择左侧或者右侧铺设，将另外一侧折叠收起减少空间。

当使用时，先将膜放置在内侧放膜杆与外侧放膜杆之间，人工铺设好初始部分的膜，然后人为拉动，在拉动过程中内侧压膜轮与外侧压膜轮对膜进行二次压膜，由内侧覆土犁与外侧覆土犁同时进行覆土；当不使用时，将两侧铺膜结构折叠，可减少空间，并且该装置具有灵活性高和稳定性较好的优点，具有广泛应用的前景。

以上内容仅为说明本发明的技术思想，不能以此限定本发明的保护范围，凡是按照本发明提出的技术思想，在技术方案基础上所做的任何改动，均落入本发明权利要求书的保护范围之内。
